[가스누출 감지 및 정량화 측정솔루션/OPGAL] OGI - 휴대용 원거리 광학 가스 이미징 카메라 EyeCGas® 2.0 Long Range



EyeCGas® 2.0 – 메탄, 탄화수소, 400개 이상의 VOC 및 CO2에 대한 원거리 광학 가스 감지기

EyeCGas® 2.0 Long Range는 OPGAL의 첨단 기술이 집약된 원거리 광학 가스 이미징(OGI) 솔루션으로, 메탄, CO2, 400종 이상의 휘발성유기화합물(VOC)을 포함한 다양한 가스를 장거리에서 신속하게 감지하고, 정확하게 시각화할 수 있도록 설계되었습니다. 특히, 가혹한 산업 환경에서도 높은 신뢰성과 견고한 성능을 자랑하여, 복잡하고 접근이 어려운 현장에서 장시간 안정적으로 사용할 수 있는 최적의 장비입니다. 이 제품은 석유화학, 정유, 그리고 가스 산업의 LDAR(누출 감지 및 복구) 프로그램에 최적화된 솔루션으로, 방폭 인증과 환경 규제 준수 기능을 모두 갖추어, 작업자의 안전을 보장하고 법적 요건을 충족할 수 있도록 지원합니다.



EyeCGas® 2.0 Long Range는 기존의 OGI 카메라보다 한층 더 향상된 장거리 감지 성능을 제공하여, 멀리 떨어진 위험 구역이나 접근이 어려운 고지대에서도 메탄 및 VOC를 포함한 다양한 가스를 쉽게 감지할 수 있습니다. 7.5도 시야각의 망원 렌즈는 원거리에서도 높은 해상도와 선명한 이미지를 제공하여, 사용자가 누출 지점을 정확하게 식별할 수 있도록 해줍니다. 이 카메라는 또한, OPGAL의 멀티 스펙트럼 필터 교환 기술 특허를 통해 다양한 가스 종류와 측정 조건에 맞춰 필터를 자동으로 교체하며, 이를 통해 동일한 장비 하나로 메탄, VOC, 그리고 CO2를 포함한 다양한 가스를 감지할 수 있는 유일한 OGI 솔루션으로 자리잡고 있습니다.


EyeCGas® 2.0 Long Range의 주요 기술적 특징



원거리 망원렌즈

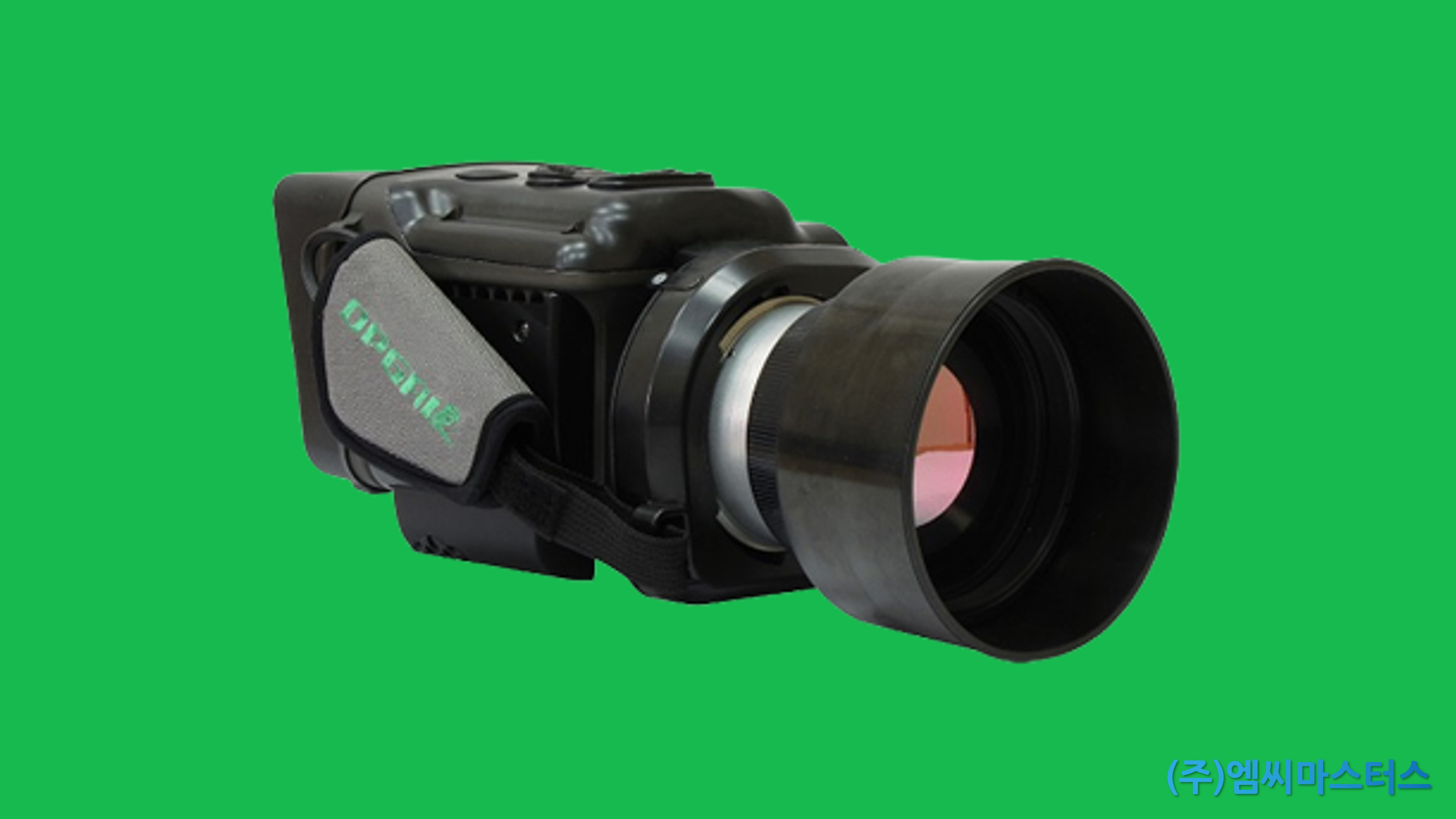

EyeCGas® 2.0 Long Range는 7.5도 시야각을 제공하는 특수 망원 렌즈를 탑재하여, 원거리에서도 매우 선명한 이미지를 제공합니다. 이로 인해, 사용자는 위험 지역이나 넓은 배관 네트워크를 안전하게 감시할 수 있으며, 좁은 시야각 덕분에 먼 거리에서도 작은 누출 지점을 정확하게 식별할 수 있습니다. 특히 고공 작업이나 접근이 어려운 구역에서의 감시에 있어 매우 유용한 기능입니다.


가스 누출 감지

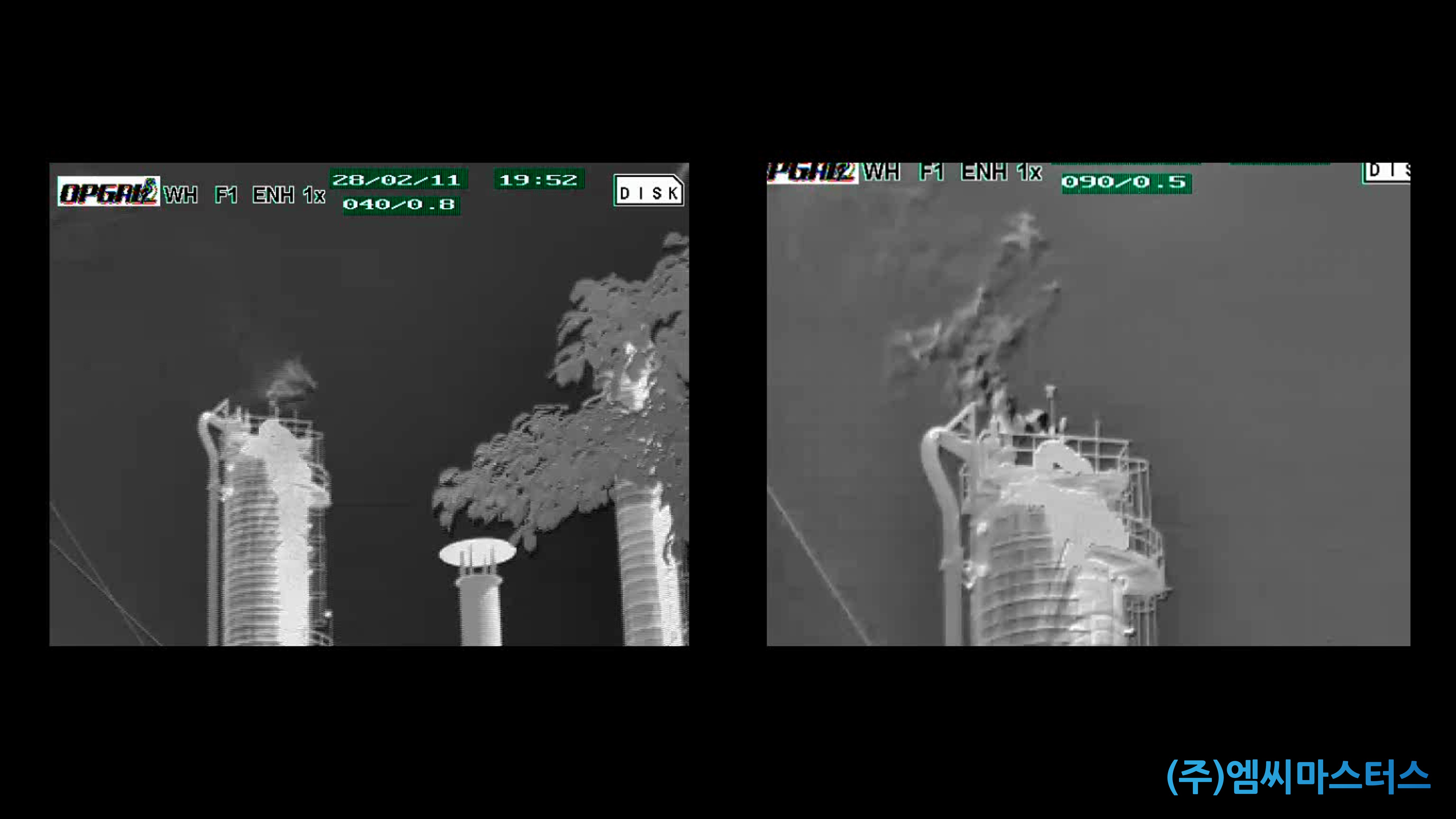

EyeCGas® 2.0 Long Range는 메탄, CO2를 포함한 400종 이상의 휘발성유기화합물(VOC)을 감지할 수 있어, 다양한 산업 환경에서의 복잡한 가스 누출 감지 작업을 수행할 수 있습니다. 이 제품은 실시간으로 누출된 가스를 시각적으로 보여주어, 작업자가 직관적으로 누출 지점을 파악하고, 빠르게 조치를 취할 수 있도록 합니다. 또한, 이러한 감지 기능은 외부의 영향을 최소화하여, 다양한 조건에서도 높은 정확도를 유지합니다.


멀티 스펙트럼 필터 교환 기술



EyeCGas® 2.0 Long Range는 특허 받은 멀티 스펙트럼 필터 교환 기술을 통해, 하나의 카메라로 메탄, VOC, 그리고 CO2를 포함한 다양한 가스를 감지할 수 있습니다. 이 기술은 감지 대상 가스에 맞춰 최적의 필터를 자동으로 적용하여, 각 가스의 특성을 정확하게 파악하고, 감지 민감도를 극대화합니다. 또한, 이러한 필터 교환 기술은 복잡한 환경에서도 안정적인 감지 성능을 제공하며, 다양한 측정 조건에서 일관된 결과를 보장합니다.


열화상 이미징 기능

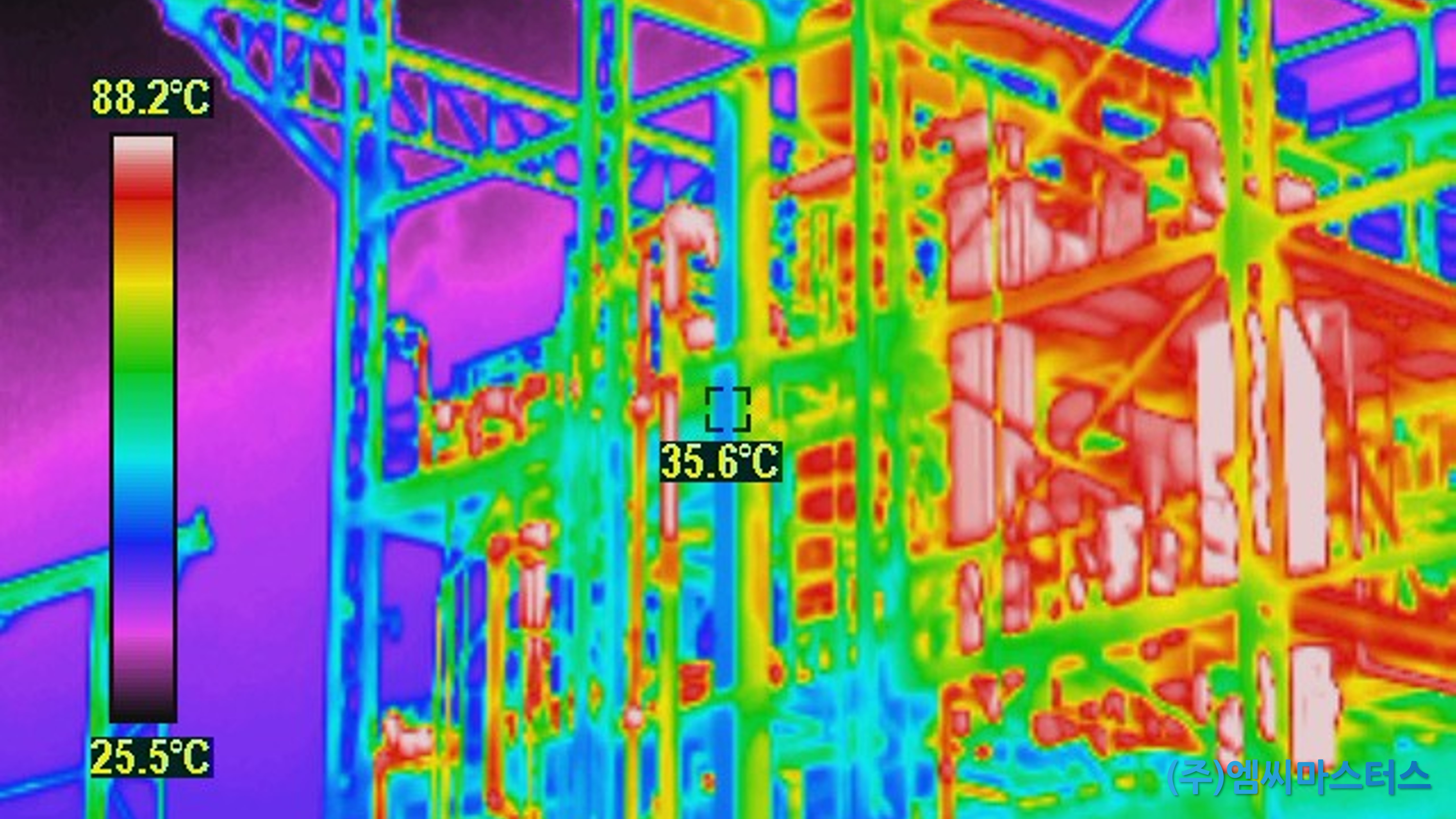

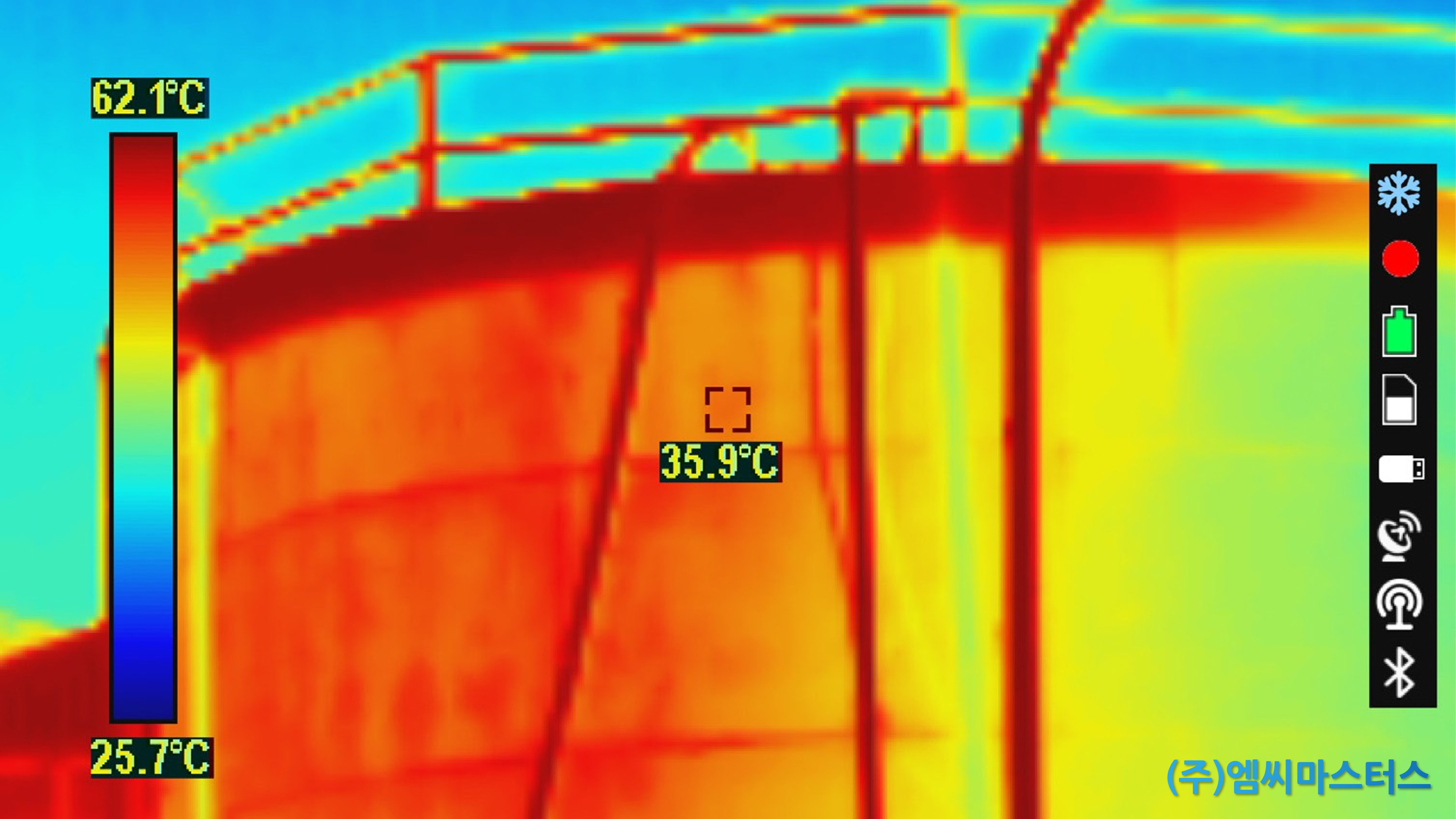

EyeCGas® 2.0 Long Range는 고해상도 열화상 이미징 기능을 제공하여, 단순한 가스 감지 외에도 배관이나 밸브 주변의 온도 변화를 실시간으로 모니터링할 수 있습니다. 다양한 색상 팔레트를 사용하여 온도 변화를 직관적으로 표시함으로써, 사용자가 빠르게 문제의 위치를 파악하고, 필요한 조치를 취할 수 있도록 돕습니다. 이 기능은 특히 온도 변화로 인한 가스 누출의 사전 감지에 매우 유용합니다.




견고한 제품 설계



EyeCGas® 2.0 Long Range는 혹독한 산업 환경에서의 사용을 고려하여 견고하게 설계되었습니다. 방진, 방수 기능을 포함한 내구성 있는 구조는 석유화학 및 가스 산업의 거친 작업 환경에서도 안정적인 성능을 보장하며, 장시간의 감지 작업에도 높은 신뢰성을 유지합니다. 이 제품은 극한의 온도 변화나 기계적 충격에도 견딜 수 있도록 특수 설계되어, 다양한 산업 현장에서의 사용에 적합합니다.


방폭 인증 취득



EyeCGas® 2.0 Long Range는 IECEX, ANSI, CSA Class I & II div.2와 같은 주요 방폭 인증을 취득하여, 폭발 위험이 있는 구역에서도 안전하게 사용할 수 있습니다. 이로 인해, 정유, 석유화학, 가스 처리 시설과 같은 고위험 지역에서도 작업자의 안전을 보장하면서 높은 수준의 감지 성능을 제공합니다.


가스 정량 측정



EyeCGas® 2.0 Long Range는 OPGAL의 EyeCSite 소프트웨어와 통합되어, 누출된 가스의 정량화를 실시간으로 수행할 수 있습니다. 이를 통해, 사용자는 단순한 감지를 넘어서, 가스 누출량을 수치적으로 표현하여 그 심각성을 정확하게 평가할 수 있습니다. 특히, 메탄의 정량 분석 기능은 LDAR 프로그램의 법적 요건을 충족하며, 환경 규제 준수를 위해 필요한 데이터를 제공합니다.


LDAR 프로그램 지원



EyeCGas® 2.0 Long Range는 다양한 소프트웨어 및 분석 장비와의 통합을 지원하여, LDAR 프로그램에 필요한 모든 기능을 제공합니다. 이로 인해, 사용자는 메탄 배출 모니터링을 포함한 환경 규제 준수 작업을 쉽게 수행할 수 있으며, 감지된 데이터를 기반으로 LDAR 보고서를 작성할 수 있습니다.


법적 규제사항 준수



EyeCGas® 2.0 Long Range는 미국 환경보호국(EPA)의 Quad Oa (OOOOa) 규정을 준수하여, 법적 규제 요건을 충족시키는 감지 장비로 설계되었습니다. 이는 환경 규제 준수 및 모니터링이 필요한 현장에서 매우 유용하게 사용될 수 있으며, 사용자는 신뢰할 수 있는 데이터로 규제 요구 사항을 충족할 수 있습니다.


무선 연결 기능



EyeCGas® 2.0 Long Range는 Wi-Fi, GPS, 핫스팟, Bluetooth 기능을 내장하여, 실시간 데이터 스트리밍 및 원격 제어를 지원합니다. 이러한 무선 연결 기능은 사용자가 안전한 위치에서 장비를 모니터링하고, 데이터를 빠르게 전송할 수 있도록 해주며, 현장 조건에 구애받지 않고 효율적인 감지 작업을 수행할 수 있도록 합니다.




EyeCGas® 2.0 Long Range는 이러한 다양한 기술적 특징을 바탕으로, 기존의 가스 감지 장비가 수행할 수 없었던 원거리 감지 작업을 가능하게 하여, 보다 넓은 범위의 감시와 효율적인 누출 관리를 지원합니다. 특히, 석유화학 및 가스 산업에서 요구되는 고성능 감지 능력과 다양한 법적 규제 요건을 충족함으로써, 작업자가 보다 안전하고 효과적으로 누출을 관리할 수 있는 최적의 솔루션을 제공합니다.

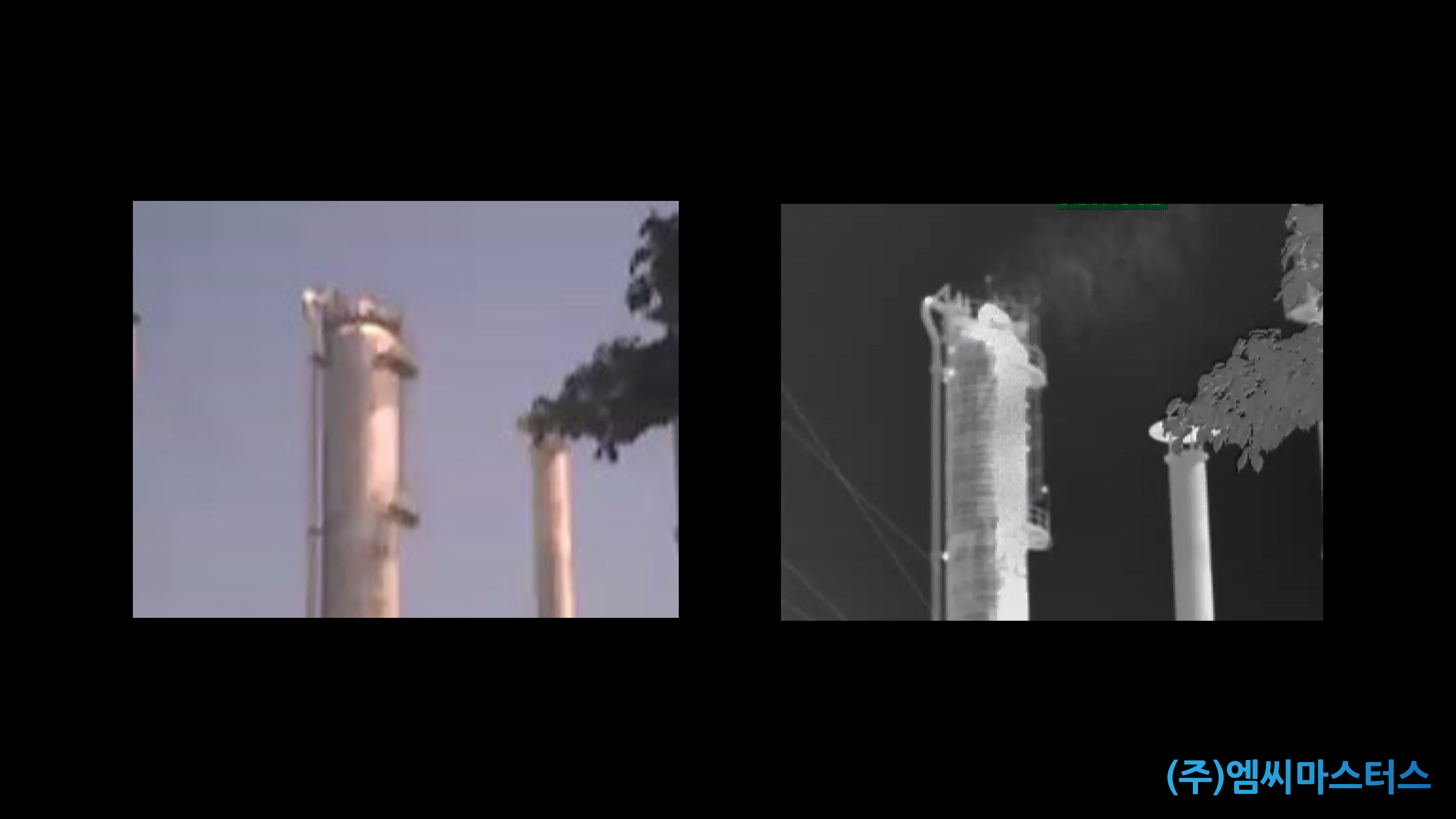

Application 동영상


■  인증(Certifications)

  • ANSI/ISA-12.12.01-Class I 및 II, Division 2 및 Class III 위험(제한된) 장소에서 사용하기 위한 비발화성 전기 장비,
  • CSA C22.2 No. 213-M1987, 초판: Class I, Division 2 위험 장소에서 사용하기 위한 비발화성 전기 장비.
  • 본질 안전 "ic", 보호 "n"으로서의 IECEx EMT 19.0006X
  • EMT19ATEX0009X
  • Ex II 3 GD
  • Ex ic nA nC IIC T6 Gc Tamb = -20°C ~ +50°C
  • Ex ic IIIC T85°C Dc Tamb = -20°C ~ +50°C

■  기술 사양

이미징 성능 - 열화상 카메라

  • IR 해상도 : 320 x 240 pixels
  • 초점 방식 : 수동 초점
  • 감지기 피치 : 30 μm
  • 열 감도/NETD : <10 mK at 30°C (86°F)
  • 가스 감도 : 9.0 ppm m, 0.07 g/h (ΔT =10°C , 1 m/s 풍속거리 2m (메탄))부속서K 감도 0.15 g/h (ΔT 5°C 1 m/s 픙속거리 1m (메탄))
  • 위험지역 규정준수 : CSA C22.2 No. 213-M1987, 비인센티브 전기장비 Class I, Division 2, ANSI/ ISA- 12.12.01 – Class I and II, Division 2, and Class III, ATEX.에 사용
  • Zone 2 등급 본질안전 : Ex II 3 GD; Ex ic nA nC IIC T6 Gc; Ex ic tc IIIC T85°C DC
  • 가스 누출 감지 : VOC 가스용 3.2 μm - 3.4 μm 스펙트럼 필터 사용감지 : 메탄, 아세트산, 벤젠, 부타디엔, 부텐, 부탄, 디메틸벤젠, 에탄,에틸렌, 에틸벤젠, 에틸렌옥사이드, 헥산, 헵탄, 이소부틸렌, 이소프로필알코올, 이소프렌, 메탄올, 메틸에틸케톤(MEK), 옥탄, 펜텐, 프로판, 프로판알.

감지기 및 광학 데이터

  • 감지기 유형 : 초점면 배열(FPA), 냉각식 MCT
  • 스펙트럼 범위 : 3.1 μm - 4.4 μm
  • 교체가능 필터 : 기본: 3.2 - 3.5 μm; 원거리: 3.3 - 3.6 μm; CO2: 4.1 - 4.4 μm
  • 센서 냉각 : 스털링 마이크로쿨러
  • 디지털 이미지 향상 : 고감도 모드(HSM), 노이즈 감소 필터
  • 사용 가능한 렌즈 : 7.5° (75 mm); 18° (30 mm)
  • 조리개 값 : 1.1

이미지 표현

  • 디스플레이 : 3.5" (10’눈부심 방지막 사용과 동등), 640 × 480 픽셀, LCD
  • 이미지 표현 모드 : IR 이미지, 실화상 이미지, 일반, 강화 및 열화상 촬영
  • 컬러 팔레트 : 6컬러 팔레트 (무지개, 아이언, ISO 빨강, ISO 초록, 그레이 스케일 및 선명함)
  • 배율 : x2, x4, x8 및 x16 (visible 카메라에 한함)

측정 및 분석

  • 측정 온도 범위 : -20°C - 350°C (-4°F - 662°F)
  • 정확도 : 최소 ± 1°C (0 - 100°C), ± 2% (> 100°C), ± 2°C (-20 - 0°C)
  • 가스 배출 정량화 : 실시간 및 오프라인 내장 영상처리 데스크톱 또는 핸드헬드용 VOC가스 정량화 (오프라인/온라인 작동)

악세사리 및 앱

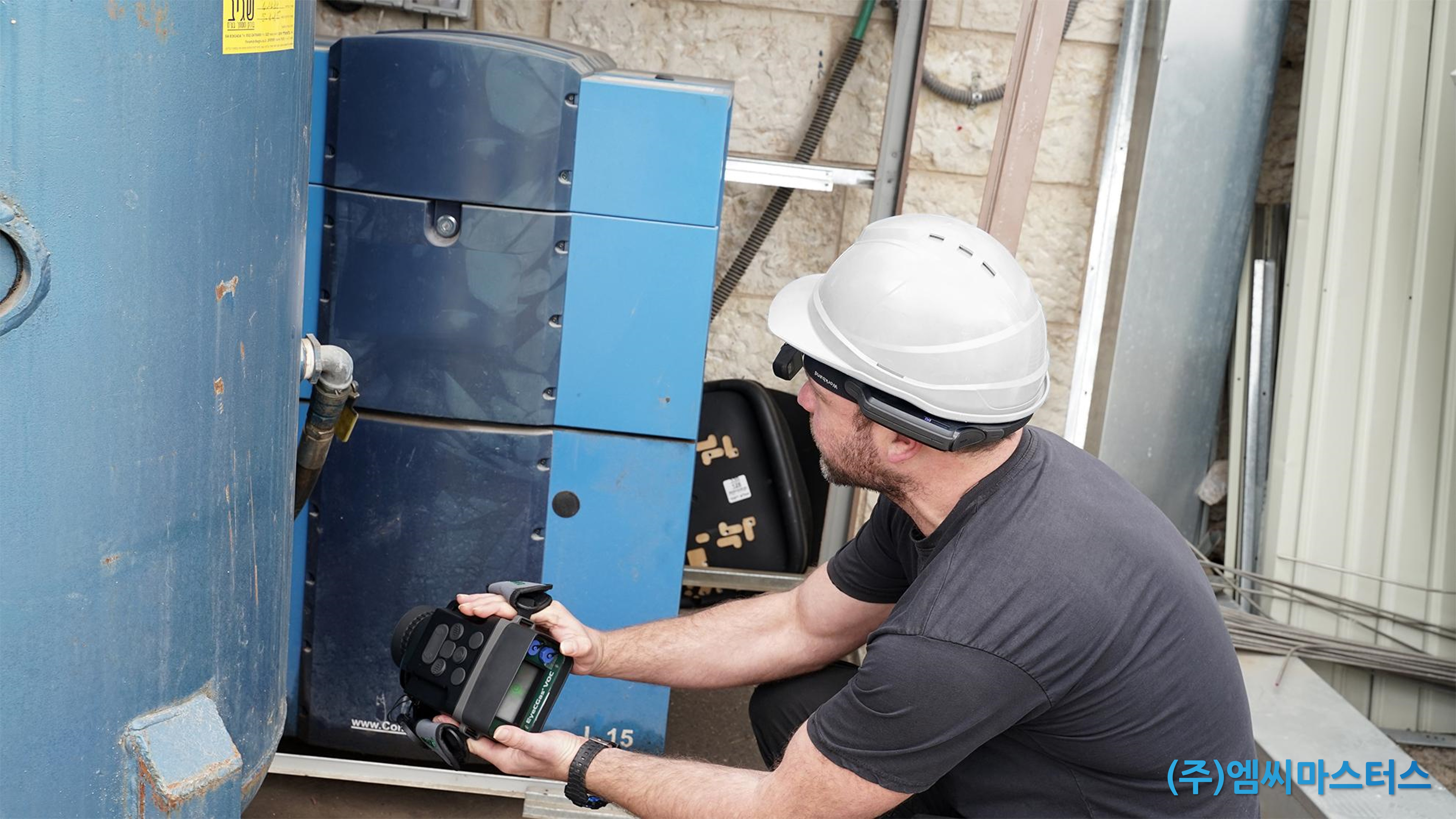

  • 헤드업 디스플레이 : 음성명령 기능을 포함한 헤드업 디스플레이 Realware®
  • 모바일 APP : Android 10 /IOS 14 이상

통신 인터페이스 및 데이터 저장

  • GPS : 자동포함, 모든 이미지 또는 녹화영상에 추가 가능
  • 저장 매체 : 64GB 메모리로 최대 20시간 이상 비디오 저장
  • 이미지 파일 형식 : JPG 형식
  • 통신 인터페이스 :USB : 데이터 전송, 비디오 스트리밍 및 비디오 이미지 파일 전송Wi-Fi 2.4GHz : 비디오 스트리밍 및 파일 전송Bluetooth 4.2 : RMLD, TVA2020, LDAR 소프트웨어 등GPS : 내장 또는 외장
  • 비디오 출력 : 내장형 디지털 비디오 레코더에서 .ts 형식 비디오 생성

영상 녹화 및 스트리밍

  • 적외선 및 영상 비디오 : 내장형 디지털 비디오 레코더에서 .ts 형식 비디오 생성
  • 라디오메트릭 적외선 비디오 스트리밍 : Wifi 사용

환경 및 인증

  • 작동 온도 범위 : -20°C - 50°C (-4°F - 122°F)
  • 보관 온도 범위 : -40°C - 70°C (-40°F - 158°F)
  • 외함 : IP65
  • 낙하 : ASTM-D 4169-06 스케줄 A
  • 진동 : ASTM-D 4169-08 스케줄 F 시험방법 D999
  • 초가속수명시험(HALT) : 최고 온도: 55°C, 최저 온도: -20°C
  • 안전 : EN60950-1:2006

추가 정보

  • 배터리 유형 : 충전식 리튬 이온 배터리 * 7.4V, 충전기 포함
  • 배터리 사용시간 : >4.5 시간 연속가동
  • 배터리 충전시간 : 95% 까지 3시간, 충전상태 LED 표시
  • 카메라 치수 : 9″ x 4.3″ x 5.1″ (230 x 110 x 130) mm
  • 카메라 무게 : 3.0 kg (6.6 lb)
  • 장착 인터페이스 : UNC ¼"-20
  • 제품 보증 : 4 years (감지기 및 냉각기 2 년, 배터리 1 년)

제품 구성

  • 포장 : 적외선 렌즈 카메라, 배터리(2), 충전기, USB 케이블, 넥 스트랩, 눈부심방지장치, 휴대용 케이스, 청소 키트.
