세계에서 가장 작고, 조작이 간편한 가스누출 감지 OGI 카메라
EyeCGas® MINI는 OPGAL이 개발한 초소형 비냉각식 열화상 카메라로, 산업 현장에서의 가스 누출 감지에 최적화된 휴대용 광학 가스 이미징(OGI) 솔루션입니다. 기존의 대형 감지 장비가 제공하는 정밀한 누출 감지 기능을 작은 사이즈의 카메라에 그대로 구현하여, 작업자가 손쉽게 다양한 현장에서 빠르고 정확한 가스 누출 검사를 수행할 수 있도록 지원합니다. EyeCGas® MINI는 특히 이동이 잦고, 작업 공간이 제한된 환경에서도 효율적으로 사용할 수 있도록 설계되어, 휴대성과 성능을 동시에 갖춘 OGI 장비로 주목받고 있습니다.
이 제품은 다양한 환경에서 메탄, SF6(육불화황), 암모니아, HFC 냉매 등을 포함한 여러 가스의 누출을 정확하게 감지할 수 있도록 다양한 필터 옵션을 제공하며, 이를 통해 특정 가스의 검출 민감도를 최적화할 수 있습니다. 또한, 비냉각식 센서를 사용하여 기존의 냉각식 카메라보다 빠른 시동 시간과 긴 배터리 수명을 자랑하며, 현장 작업자의 효율성을 극대화할 수 있습니다. EyeCGas® MINI는 OPGAL의 독자적인 이미지 융합 기술을 탑재하여, 주간 영상과 열화상 이미지를 결합함으로써, 사용자가 복잡한 환경에서도 정확한 누출 위치를 식별할 수 있도록 돕습니다.
EyeCGas® MINI의 주요 특징

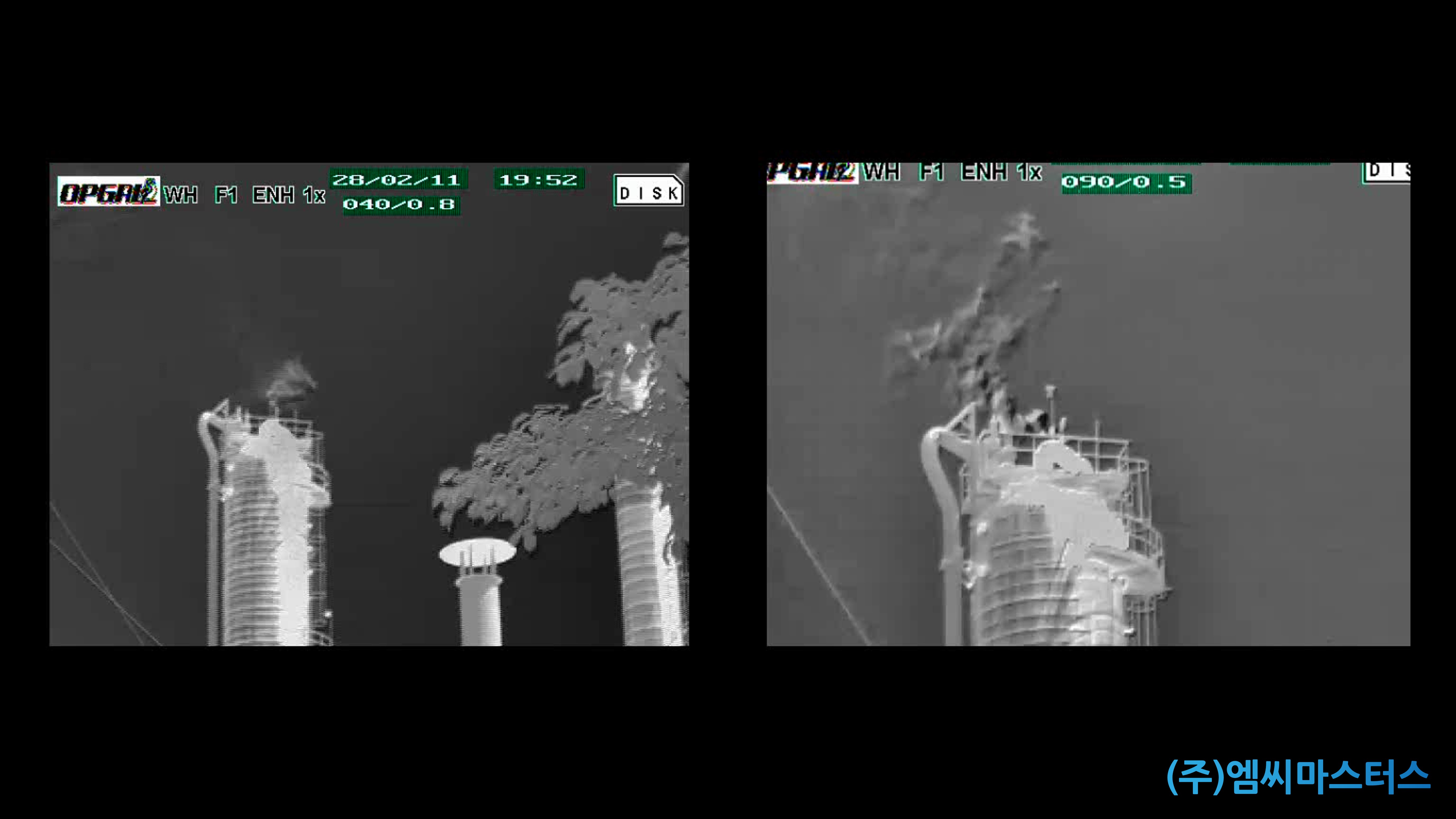

가스 누출 감지 및 자동 데이터 시각화
EyeCGas® MINI는 초소형 디자인에도 불구하고, 강력한 가스 누출 감지 성능을 제공합니다. 이 카메라는 누출된 가스를 실시간으로 감지하고, 감지된 데이터는 자동으로 시각화하여 사용자가 누출 지점을 명확하게 확인할 수 있도록 지원합니다. 자동 시각화 기능은 특히 육안으로 구분하기 어려운 미세한 누출 상황에서 매우 유용하며, 작업자가 신속하고 정확한 조치를 취할 수 있게 해줍니다.

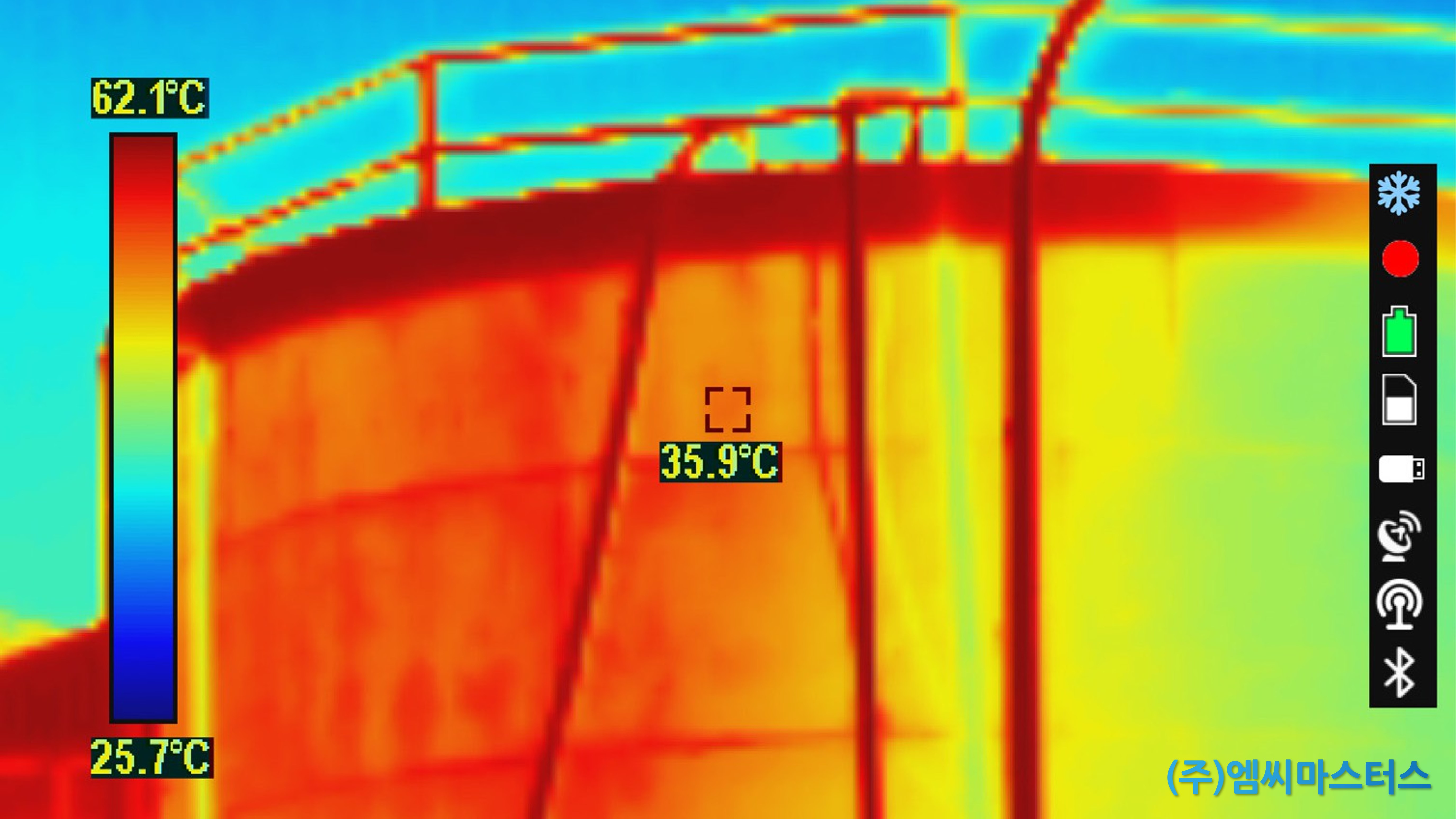

열화상 이미징 및 온도 측정
EyeCGas® MINI는 단순한 가스 감지 기능을 넘어서, 고해상도 열화상 이미징을 통해 온도 변화를 감지하고, 다양한 색상 팔레트를 제공하여 시인성을 높입니다. 이는 배관이나 밸브 주변의 온도 변화를 시각적으로 표시함으로써, 누출이 발생할 가능성이 있는 지점을 미리 파악하고, 사전에 점검할 수 있도록 돕습니다. 또한, 특정 지점의 온도 데이터를 정밀하게 측정할 수 있어, 누출 가능성이 높은 부위를 사전에 식별하고 관리할 수 있는 기능을 제공합니다.
이미지 융합 기능

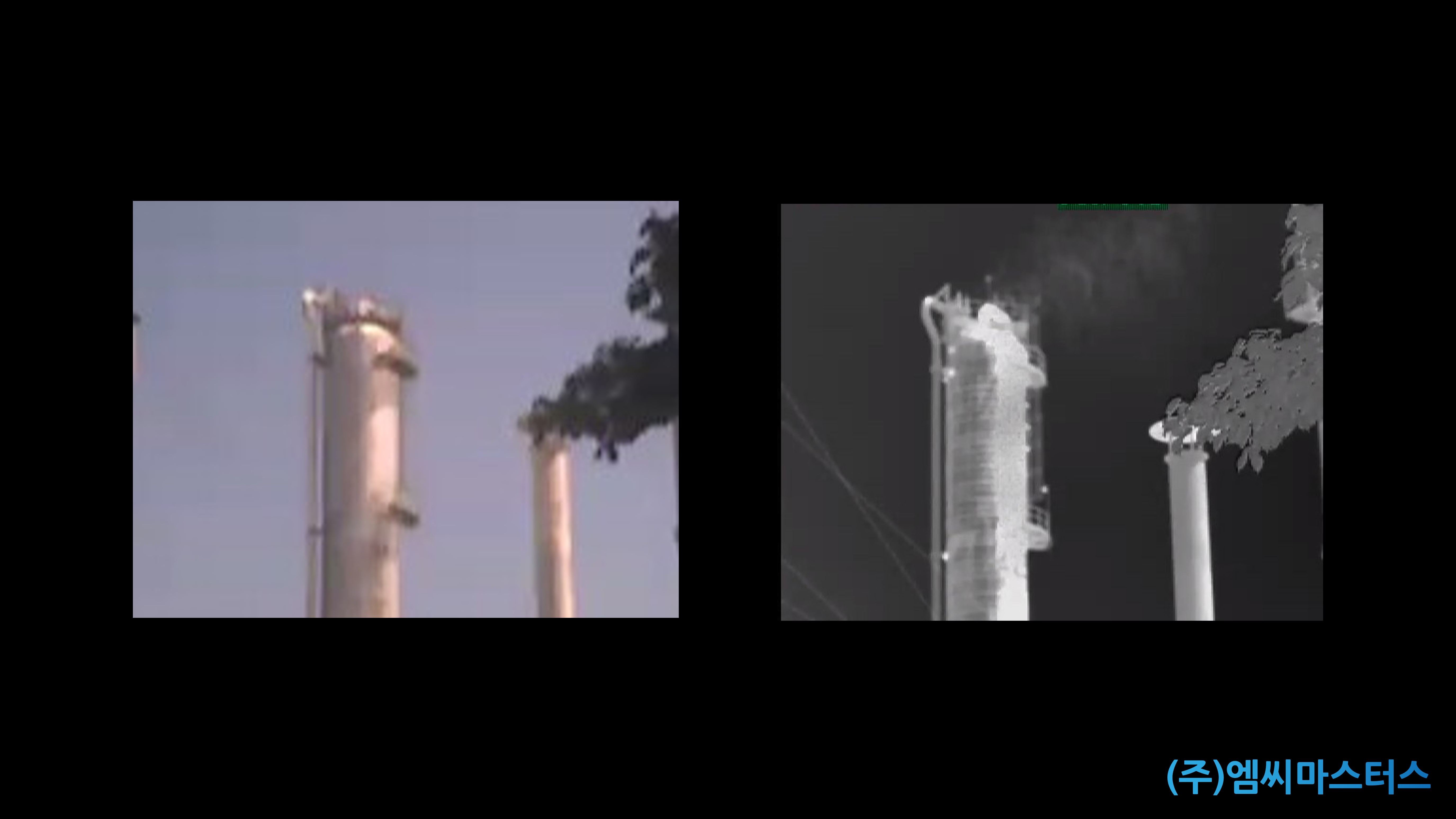

EyeCGas® MINI는 OPGAL의 독자적인 이미지 융합 기술을 탑재하여, 주간 영상과 열화상 이미지를 결합함으로써 가스 누출 위치를 더욱 명확하게 식별할 수 있습니다. 이러한 기능은 주간과 야간을 가리지 않고 일관된 감지 성능을 유지하며, 복잡한 배관 구조나 다양한 장애물에 가려진 누출 지점을 보다 쉽게 식별할 수 있도록 해줍니다. 이미지 융합을 통해 작업자는 열화상 데이터와 일반 카메라 영상을 동시에 확인할 수 있어, 직관적인 현장 모니터링이 가능합니다.
내장형 GPS를 통한 누출 지점 식별
EyeCGas® MINI는 내장형 GPS 기능을 통해, 감지된 누출 지점의 좌표를 정확하게 기록하고 추적할 수 있습니다. 이를 통해, 사용자는 누출 위치를 정확하게 식별하고, 추후 점검이나 정비가 필요할 때 신속하게 해당 지점을 찾아갈 수 있습니다. 특히, 복잡한 시설물이나 넓은 범위의 배관 네트워크에서의 검사 시에, GPS 기능은 매우 유용한 데이터 기록 및 위치 정보 관리 도구로 작용합니다.
다양한 가스 감지 옵션
EyeCGas® MINI는 다양한 모델로 제공되어, 메탄, SF6, 암모니아, HFC 냉매 등 여러 종류의 가스를 감지할 수 있습니다. 각 모델은 해당 가스의 특성에 맞춘 필터와 감지 파장을 사용하여, 감지 민감도와 정확도를 높이도록 설계되었습니다. 이로 인해, 특정 가스의 감지 성능을 최적화하여 다양한 산업 환경에서 신뢰성 있는 감지 결과를 제공합니다.
메탄 정량화 기능
EyeCGas® MINI는 OPGAL의 EyeCSite 소프트웨어와 통합하여, 메탄의 누출량을 정밀하게 정량화할 수 있는 기능을 제공합니다. 이 소프트웨어는 메탄 누출량을 실시간으로 계산하여, 누출의 심각성을 객관적인 수치로 표현해 줌으로써, 사용자가 보다 정확한 의사 결정을 할 수 있도록 돕습니다. 메탄의 정량화 기능은 LDAR(누출 감지 및 복구) 프로그램에 적용 가능하여, 환경 규제 준수를 위한 데이터 기록 및 보고서를 작성할 때 매우 유용합니다.

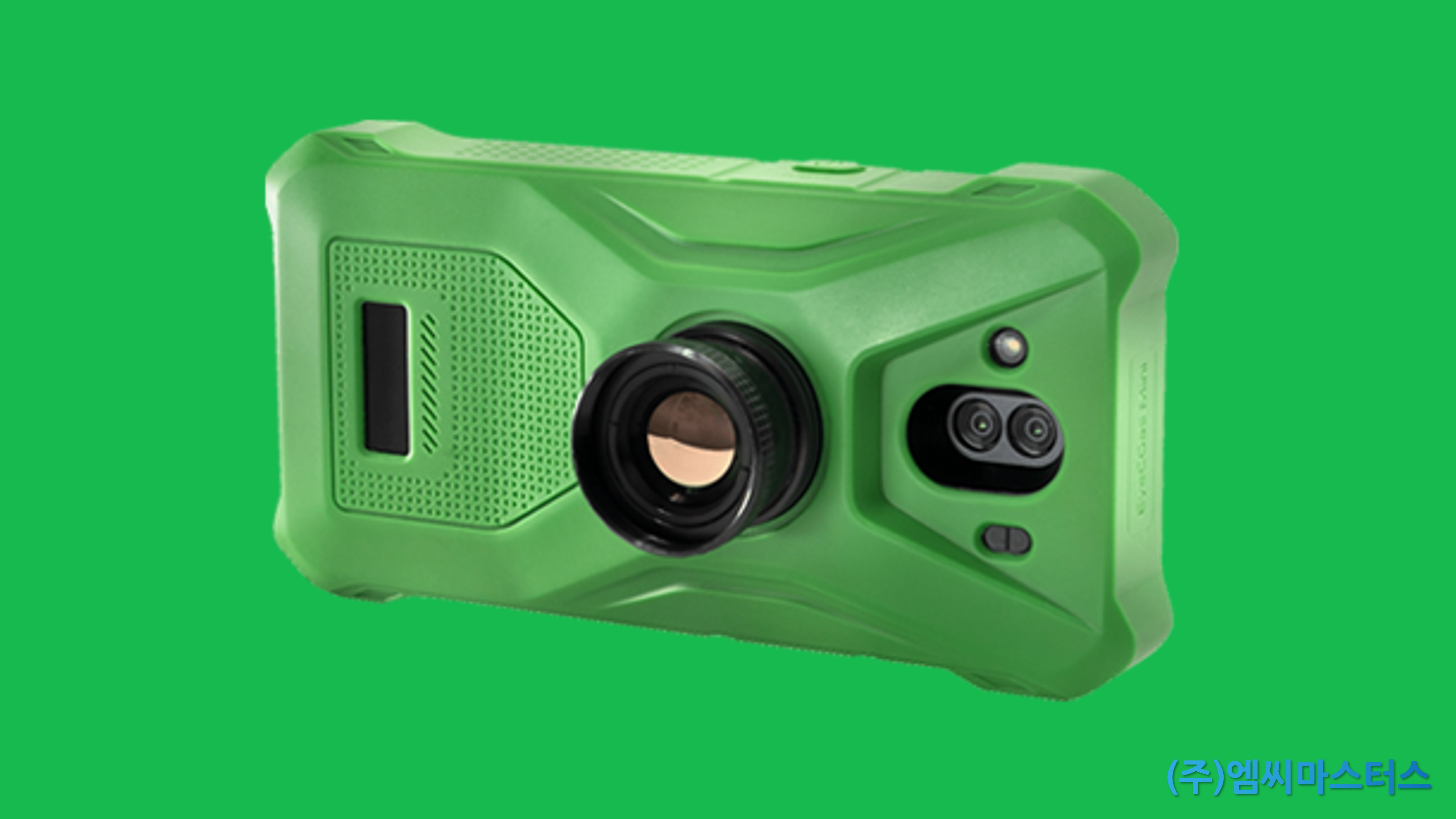

강한 내구성과 컴팩트한 디자인
EyeCGas® MINI는 산업 현장에서의 거친 환경을 견딜 수 있도록 설계된 내구성이 뛰어난 카메라로, 작은 크기에도 불구하고 견고한 외관을 자랑합니다. 이 제품은 무게가 가볍고, 휴대성이 뛰어나 장시간 검사 작업에도 피로감 없이 사용할 수 있으며, 좁은 공간이나 접근이 어려운 구역에서도 효율적인 검사를 수행할 수 있도록 돕습니다. 이로 인해, 작업자는 복잡한 현장 조건에서도 신속하고 정확하게 누출 검사 작업을 완료할 수 있습니다.
간편한 운영 및 사용자 친화적 인터페이스
EyeCGas® MINI는 사용자의 편의를 위해 쉽고 직관적인 소프트웨어 인터페이스를 제공합니다. 모든 기능은 간단한 조작만으로 사용할 수 있어, 복잡한 설정이나 조작 없이 바로 누출 검사를 시작할 수 있습니다. 또한, 실시간 데이터 스트리밍, 비디오 및 오디오 녹음 기능을 지원하여, 검사 작업의 모든 과정을 상세하게 기록하고 필요 시 검토할 수 있도록 설계되었습니다.
EyeCGas® MINI는 기존의 대형 OGI 장비와 비교했을 때, 이동성과 사용자 편의성이 크게 향상된 솔루션으로, 특히 메탄 및 기타 위험 가스의 빠르고 효율적인 감지를 필요로 하는 현장에서 매우 유용한 도구입니다. 가볍고 휴대가 간편한 디자인과 강력한 성능을 겸비한 EyeCGas® MINI는, 위험 구역에서도 작업자가 안전하게 누출을 감지하고, 신속하게 조치할 수 있는 최적의 선택입니다.
■ Application 동영상
■ 기술 사양
이미지 및 광학 데이터
- 적외선 해상도 : 384 x 280
- 초점면 배열 : 비냉각 마이크로볼로미터
- 스펙트럼 범위 : 7.5 -9 µm
- 감지 피치 : 17 mm
- 열화상 민감도 : < 50 mK @ 25°C
- 가스 민감도 : > 10 gr/hr
- 시야 : 19° x 14° 수동 초점
- 초점거리 : 20 mm
- F# : 0.85
- 디지털 줌 : 포함
이미지 표현 및 프레임 속도
- 이미지 빈도 : 9Hz IR, 30Hz Day
- 디스플레이 : OLED, 6인치, 1080x2160픽셀, 16M Colors, 터치스크린
- 주간 디지털 카메라 : 12 MP
- 적외선 컬러 팔레트 : Hot White / Hot Black / Iron /Rainbow / Grey / Vivid
- 이미지 모드 : Fusion
- 영상 스트리밍 : 모든 플랫폼 지원 (PC, Android, IOS)
- 이미지 포멧 : BMP, AVI
일반 사항
- 열화상 측정 : 10°C - 85°C
- 정확성 : ± 3°C
- 데이터 저장 : 128 GB
- 인터페이스 : 블루투스, Wi Fi
- GPS : 내장형
- 크기 : 180 mm x 80 mm x 60 mm
- 무게 : 600 g
- 운영시간 : >5 시간
- 충전 : 표준형 USB C 타입
