[가스누출 감지 및 정량화 측정솔루션/OPGAL]OGI - 휴대용 광학 멀티 가스 이미징 카메라 EyeCGas® Multi



메탄, 탄화수소, 400개 이상의 VOC 및 CO2용 EyeCGas® 멀티 광학 가스 감지기



EyeCGas® Multi는 OPGAL이 개발한 최첨단 휴대용 광학 가스 이미징(OGI) 솔루션으로, 메탄, CO2, 그리고 400종 이상의 다양한 휘발성 유기 화합물(VOC)을 빠르고 정확하게 감지할 수 있는 다목적 감지 장비입니다. 이 카메라는 혹독한 산업 환경에서도 높은 내구성과 신뢰성을 자랑하며, 작업자의 안전을 보장하면서도 효율적인 가스 누출 감지를 제공하기 위해 설계되었습니다. EyeCGas® Multi는 기존의 단일 가스 감지 카메라와는 달리, 멀티 스펙트럼 필터 교환 기술을 통해 다양한 가스를 하나의 장비로 감지할 수 있어, 넓은 범위의 환경 조건에서 최적의 성능을 발휘합니다.



이 제품은 특히, 원거리에서의 가스 감지와 악조건 속에서도 높은 정확도를 유지하도록 설계되어, 대규모 시설이나 접근이 어려운 구역에서도 효율적인 누출 감지 솔루션을 제공합니다. EyeCGas® Multi는 OPGAL의 독자적인 멀티 스펙트럼 필터 교환 기술을 탑재하여, 각 가스의 특성에 맞춰 필터를 자동으로 조정함으로써, 메탄, VOC, 그리고 CO2를 포함한 다양한 가스를 감지할 수 있는 유일한 OGI 카메라로 자리잡고 있습니다. 이러한 기술적 우수성 덕분에, EyeCGas® Multi는 석유화학, 정유, 가스 처리 시설 등 고위험 산업 현장에서 최고의 가스 감지 성능을 제공하며, 작업자의 안전과 효율성을 극대화할 수 있는 최적의 솔루션입니다.

---

EyeCGas® Multi의 주요 기술적 특징



가스 누출 감지



EyeCGas® Multi는 메탄, CO2를 포함한 400종 이상의 다양한 휘발성 유기 화합물(VOC)을 실시간으로 감지하고, 이를 정확하게 시각화할 수 있습니다. 이 카메라는 다양한 환경 조건에서도 안정적인 감지 성능을 제공하여, 작업자가 위험한 상황을 사전에 인지하고 신속하게 대응할 수 있도록 지원합니다. 특히, 광범위한 가스를 하나의 장비로 감지할 수 있어, 기존의 감지 장비보다 더 넓은 범위의 환경에서 유연하게 활용될 수 있습니다.

---

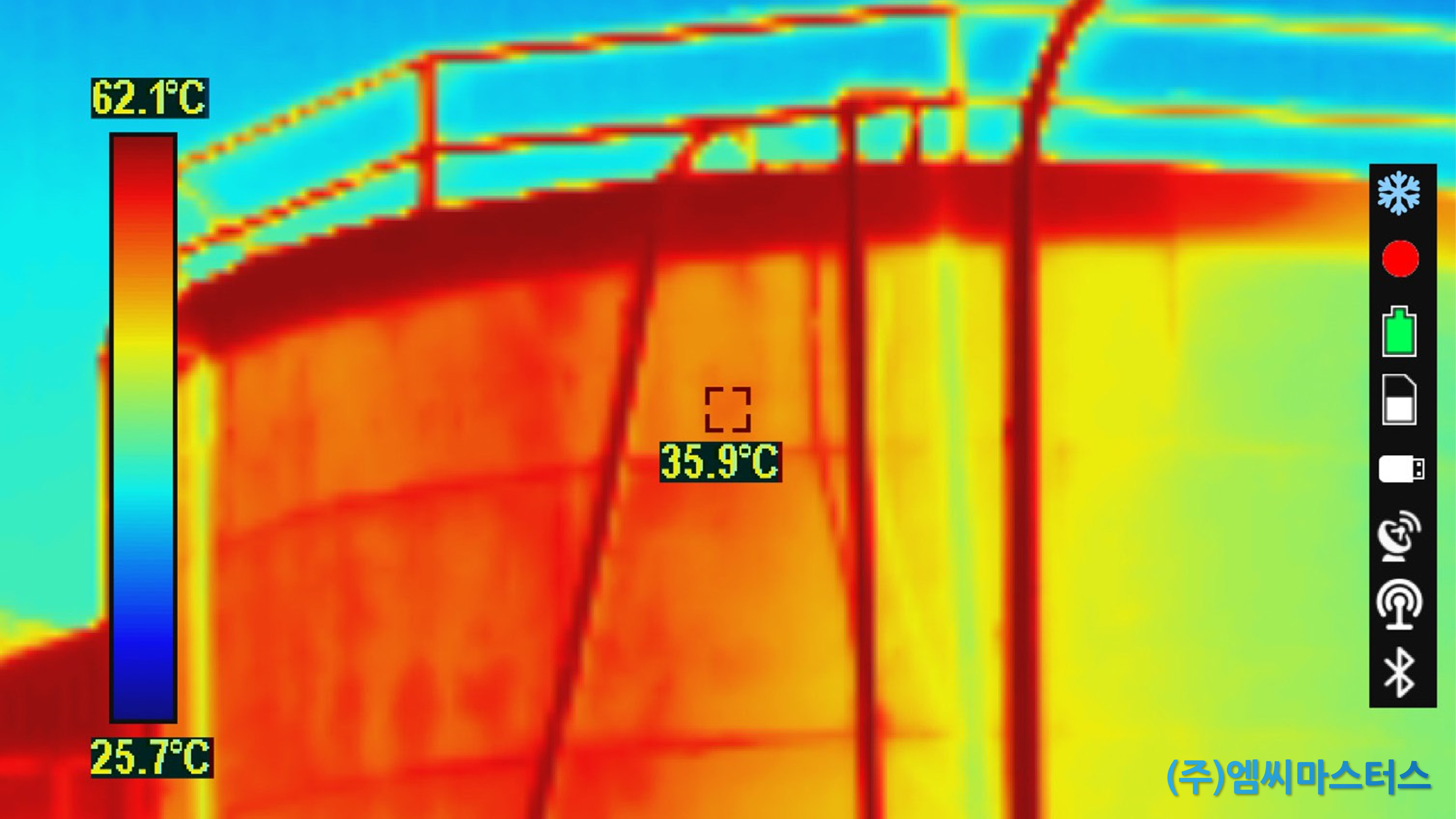

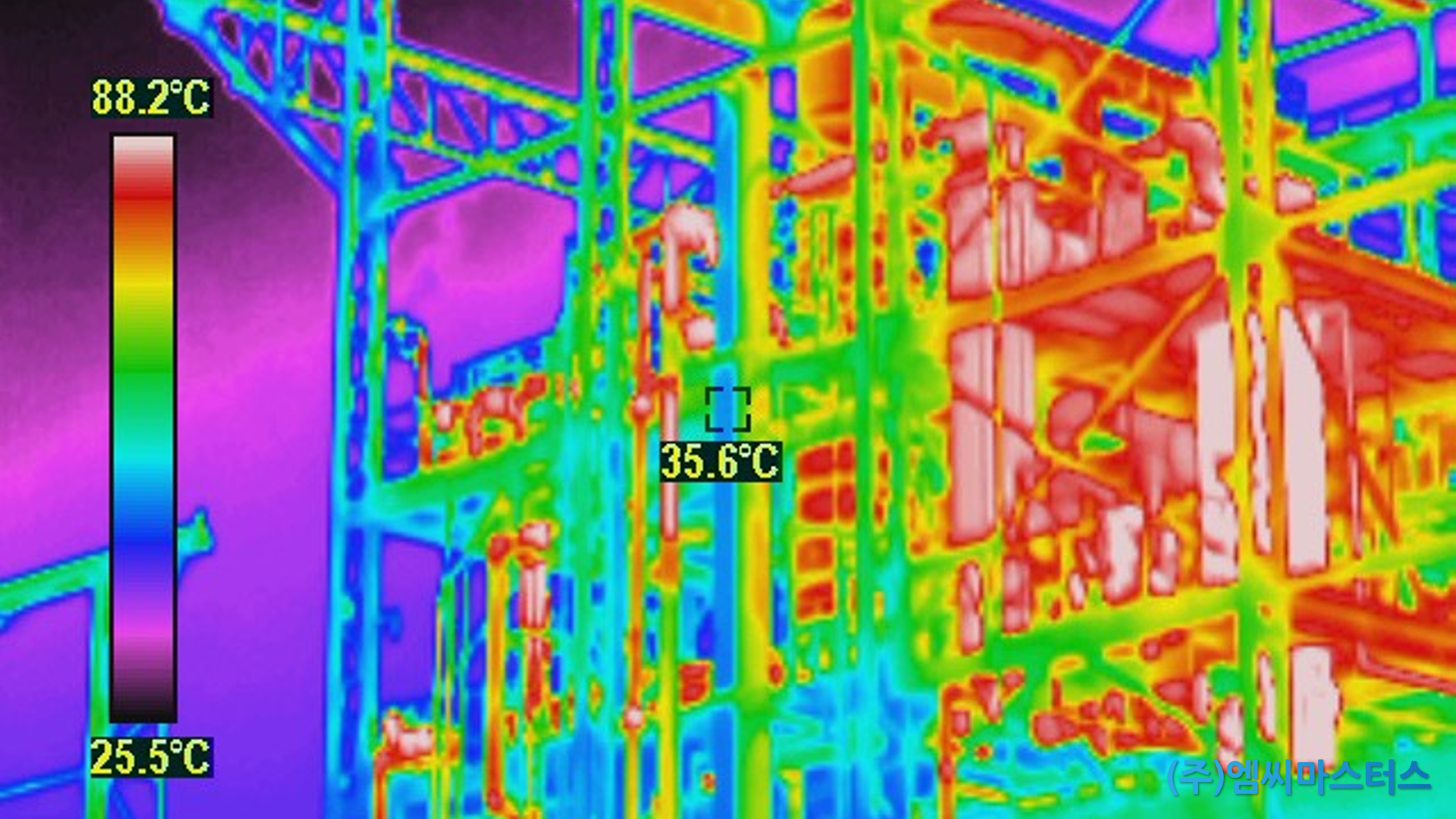

열화상 이미징 기능



EyeCGas® Multi는 단순한 가스 감지 외에도 고해상도의 열화상 이미징 기능을 제공하여, 배관, 밸브 및 기타 장비의 온도 변화를 실시간으로 모니터링할 수 있습니다. 다양한 색상 팔레트를 사용하여 온도 변화를 직관적으로 표현함으로써, 사용자가 문제의 위치를 빠르게 파악하고, 필요 시 즉각적으로 조치를 취할 수 있도록 돕습니다. 이 기능은 온도 변화로 인한 가스 누출의 전조를 사전에 식별하는 데 매우 유용합니다.

---

무선 연결 기능



EyeCGas® Multi는 Wi-Fi, GPS, 핫스팟 및 Bluetooth와 같은 무선 연결 기능을 내장하여, 실시간 데이터 스트리밍 및 원격 모니터링을 지원합니다. 이를 통해, 사용자는 안전한 위치에서 장비를 모니터링하고, 감지된 데이터를 실시간으로 공유하여 작업의 효율성을 높일 수 있습니다. 또한, GPS 기능을 사용하여 누출 지점의 위치를 정확하게 기록하고 추적할 수 있어, 복잡한 시설물이나 넓은 배관 네트워크에서도 유용하게 사용할 수 있습니다.

---

법적 규제사항 준수



EyeCGas® Multi는 미국 환경보호국(EPA)의 Quad Oa/b/c 규정의 부록 K 성능 기준을 준수하여, 다양한 환경 규제를 충족할 수 있는 장비로 설계되었습니다. 이를 통해, 법적 규제 준수가 필수적인 산업 환경에서도 신뢰할 수 있는 감지 성능을 제공합니다. 사용자는 환경 규제를 충족시키는 데이터를 기반으로 보고서를 작성할 수 있으며, 이로 인해 벌금 및 법적 문제를 예방할 수 있습니다.

---



가스 정량 측정 기능



EyeCGas® Multi는 OPGAL의 EyeCSite 소프트웨어와 통합하여, 누출된 가스의 정량화 분석을 실시간으로 수행할 수 있습니다. 이를 통해, 사용자는 정밀한 데이터 기반의 보고서를 작성하고, 누출의 심각성을 정확하게 평가할 수 있습니다. 이러한 정량 분석 기능은 환경 규제 준수 및 LDAR(누출 감지 및 복구) 프로그램의 효과적인 운영에 필요한 데이터를 제공합니다.

---



LDAR 프로그램 지원



EyeCGas® Multi는 LDAR 프로그램을 지원하여, 다양한 소프트웨어 및 분석 장비와의 통합을 통해 메탄 및 VOC 배출 모니터링 작업을 간편하게 수행할 수 있습니다. 이를 통해, 사용자는 법적 규제를 준수하고, 보다 효율적으로 가스 배출을 관리할 수 있습니다.

---



무료 펌웨어 업그레이드



EyeCGas® Multi는 OPGAL의 독점적인 4년 보증과 함께, 고객 피드백을 기반으로 한 무료 소프트웨어 및 펌웨어 업그레이드를 제공합니다. 이러한 지속적인 지원은 사용자가 최신 기능을 유지하고, 장비의 성능을 최적화할 수 있도록 해줍니다. 이로 인해, 장비의 수명이 연장되고, 장기적으로 안정적인 감지 성능을 보장받을 수 있습니다.

---



방폭기계기구 인증 취득



EyeCGas® Multi는 IECEX Zone II 및 ANSI, CSA Class I & Class II div.2와 같은 주요 방폭 인증을 취득하여, 폭발 위험이 있는 구역에서도 안전하게 사용할 수 있는 제품입니다. 이로 인해, 정유, 석유화학, 그리고 가스 산업과 같은 고위험 환경에서도 작업자의 안전을 보장하면서도 높은 감지 성능을 제공합니다.

---



견고한 제품 설계



EyeCGas® Multi는 혹독한 산업 환경에서도 안정적으로 작동할 수 있도록 견고하게 설계되었습니다. 석유화학 및 가스 산업 현장의 거친 작업 환경에서도 높은 신뢰성을 유지하며, 충격, 먼지 및 습기로부터 장비를 보호할 수 있는 내구성 있는 구조를 자랑합니다. 이러한 견고한 설계는 장시간의 검사 작업에서도 높은 안정성을 제공합니다.

---



멀티 스펙트럼 OGI 기술



EyeCGas® Multi는 특허 받은 멀티 스펙트럼 필터 교환 기술을 통해, 하나의 장비로 메탄, VOC 및 CO2를 감지할 수 있습니다. 이 기술은 감지 대상 가스에 맞춰 최적의 필터를 자동으로 적용하여, 각 가스의 특성을 정확하게 파악하고, 감지 민감도를 극대화합니다. 이를 통해, 다양한 가스를 동일한 장비로 감지할 수 있어, 환경 조건에 관계없이 신뢰할 수 있는 감지 성능을 제공합니다.

---



EyeCGas® Multi는 단순한 가스 감지 장비가 아닌, 다양한 산업 환경에서 발생할 수 있는 다양한 가스를 정확하게 감지하고, 이를 정량화하여 위험을 사전에 예방할 수 있는 종합적인 솔루션입니다. 특히, 법적 규제 준수와 환경 감시에 최적화된 기능을 제공하여, 작업자가 안전하고 효율적으로 가스 누출을 관리할 수 있도록 지원합니다. EyeCGas® Multi는 작업 환경의 안전성을 높이고, 산업 현장의 위험 요소를 효과적으로 제어할 수 있는 최적의 선택입니다.

---

Application 동영상

출처:Opgal Optronic Industries

---

기술 사양

이미징 성능 - 열화상 카메라

• IR해상도 : 320 x 240 pixels
• 초점 방식 : 수동 초점
• 감지기 피치 : 30 μm
• 열 감도 : <10 mK at 30°C (86°F)
• 가스 감도 : 9.0 ppm m, 0.07 g/h (ΔT =10 °C , 1 m/s 풍속거리 2m (메탄))부속서K 감도 0.15 g/h (ΔT 5°C 1 m/s 픙속거리 1m (메탄))
• 위험지역 규정준수 : CSA C22.2 No. 213-M1987, 비인센티브 전기장비 Class I, Division 2, ANSI/ ISA- 12.12.01 – Class I and II, Division 2, and Class III, ATEX.에 사용
• Zone 2 등급 본질안전 : Ex II 3 GD; Ex ic nA nC IIC T6 Gc; Ex ic tc IIIC T85°C DC
• 가스 누출 감지 : VOC 가스용 3.2μM ~ 3.4μM 스펙트럼 필터 사용감지 : 메탄, 아세트산, 벤젠, 부타디엔, 부텐, 부탄, 디메틸벤젠, 에탄,에틸렌, 에틸벤젠, 에틸렌옥사이드, 헥산, 헵탄, 이소부틸렌, 이소프로필알코올, 이소프렌, 메탄올, 메틸에틸케톤(MEK), 옥탄, 펜텐, 프로판, 프로판알.



감지기 및 광학 데이터

• 감지기 유형 : 초점면 배열(FPA), 냉각식 MCT
• 감지기 스펙트럼 범위 : 3.1 μm - 4.4 μm
• 교체가능 필터 : 기본: 3.2 - 3.5 μm; 원거리: 3.3 - 3.6 μm; CO2: 4.1 - 4.4 μm
• 센서 냉각 : 스털링 마이크로쿨러
• 디지털 이미지 향상 : 고감도 모드(HSM), 노이즈 감소 필터
• 사용 가능 렌즈 : 18° (30 mm); 7.5° (75 mm)
• 조리개 값 : 1.1



이미지 표현

• 디스플레이 : 3.5" (10’눈부심 방지막 사용과 동등), 640 × 480 픽셀, LCD
• 이미지 표현 모드 : IR 이미지, 실화상 이미지, 일반, 강화 및 열화상 촬영
• 컬러 팔레트 : 6컬러 팔레트 (무지개, 아이언, ISO 빨강, ISO 초록, 그레이 스케일 및 선명함)
• 배율 : x2, x4, x8 및 x16 (visible 카메라에 한함)



측정 및 분석

• 측정 온도 범위 : -20°C to 350°C (-4°F to 662°F)
• 정확도 : 최소 ± 1°C (0 - 100°C), ± 2% (> 100°C), ± 2°C (-20 - 0°C)
• 가스 배출 정량화 : 실시간 및 오프라인 이미지 처리 기능 내장 데스크탑 또는 휴대용 애플리케이션을 위한 VOC 가스 정량화 (오프라인/온라인 작동)



악세사리 및 앱

• 헤드업 디스플레이 : 음성명령 기능을 포함한 헤드업 디스플레이 Realware®
• 모바일 APP : Android 10 /IOS 14 이상



통신 인터페이스 및 데이터 저장

• GPS : 자동포함, 모든 이미지 또는 녹화영상에 추가 가능
• 저장 매체 : 64GB 메모리로 최대 20시간 이상 비디오 저장
• 이미지 파일 형식 : JPG 형식
• 통신 인터페이스 :USB : 데이터 전송, 비디오 스트리밍 및 비디오 이미지 파일 전송Wi-Fi 2.4GHz : 비디오 스트리밍 및 파일 전송Bluetooth 4.2 : RMLD, TVA2020, LDAR 소프트웨어 등GPS : 내장 또는 외장
• 비디오 출력 : 내장형 디지털 비디오 레코더에서 .ts 형식 비디오 생성



영상 녹화 및 스트리밍

• 적외선 및 영상 비디오 : 내장형 디지털 비디오 레코더에서 .ts 형식 비디오 생성
• 라디오메트릭 적외선 비디오 스트리밍 : Wifi 사용



환경 및 인증

• 작동 온도 범위 : -20°C - 50°C (-4°F - 122°F)
• 보관 온도 범위 : -40°C - 70°C (-40°F - 158°F)
• 외함 : IP65
• 낙하 : ASTM-D 4169-06 스케줄 A
• 진동 : ASTM-D 4169-08 스케줄 F 시험방법 D999
• 초가속수명시험(HALT) : 최고 온도: 55°C, 최저 온도: -20°C
• 안전 : EN60950-1:2006



추가 정보

• 배터리 유형 : 충전식 리튬 이온 배터리 * 7.4V, 충전기 포함
• 배터리 사용시간 : >4.5 시간 연속가동
• 배터리 충전시간 : 95% 까지 3시간, 충전상태 LED 표시
• 카메라 치수 : 9″ x 4.3″ x 5.1″ (230 x 110 x 130) mm
• 카메라 무게 : 2.6 kg (5.9 lb)
• 장착 인터페이스 : UNC ¼"-20
• 제품 보증 : 4 years (감지기 및 냉각기 2 년, 배터리 1 년)



제품 구성

• 포장 : 적외선 렌즈 카메라, 배터리(2), 충전기, USB 케이블, 넥 스트랩, 눈부심방지장치, 휴대용 케이스, 청소 키트.
