EyeCGas® FLY는 OPGAL의 혁신적인 광학 가스 이미징(OGI) 기술을 항공 감시 플랫폼에 도입하여, 공중에서 메탄, 이산화탄소(CO2), 그리고 400종 이상의 다양한 휘발성 유기 화합물(VOC)을 빠르고 정확하게 감지할 수 있도록 설계된 최첨단 드론용 가스 감지 카메라입니다. EyeCGas® FLY는 드론 및 항공 플랫폼에 쉽게 통합할 수 있는 컴팩트한 디자인을 채택하여, 공중에서의 누출 감지 작업을 간편하고 효율적으로 수행할 수 있는 최적의 솔루션을 제공합니다. 특히, 가벼운 무게와 부피, 그리고 쉬운 인터페이스를 통해 다양한 드론 플랫폼과 완벽하게 호환되며, 높은 민감도로 장거리에서도 미세한 가스 누출을 감지할 수 있는 성능을 자랑합니다.
이 카메라는 드론에 장착하여 고위험 지역이나 접근이 어려운 환경에서 공중 감시를 수행할 때 최적화된 성능을 발휘하며, 내장된 고유의 이미지 처리 알고리즘을 사용하여 가스 누출을 실시간으로 시각화하고, 비디오 및 이미지 녹화 기능을 제공하여 누출 감지 결과를 저장 및 분석할 수 있습니다. 이러한 기능 덕분에 EyeCGas® FLY는 전통적인 지상 기반 감지 방식으로는 접근하기 어려운 배관, 저장소 및 기타 위험 지역의 가스 누출을 신속하게 탐지하고, 작업자가 보다 안전하고 효율적으로 문제를 해결할 수 있도록 지원합니다.
EyeCGas® FLY의 주요 기술적 특징

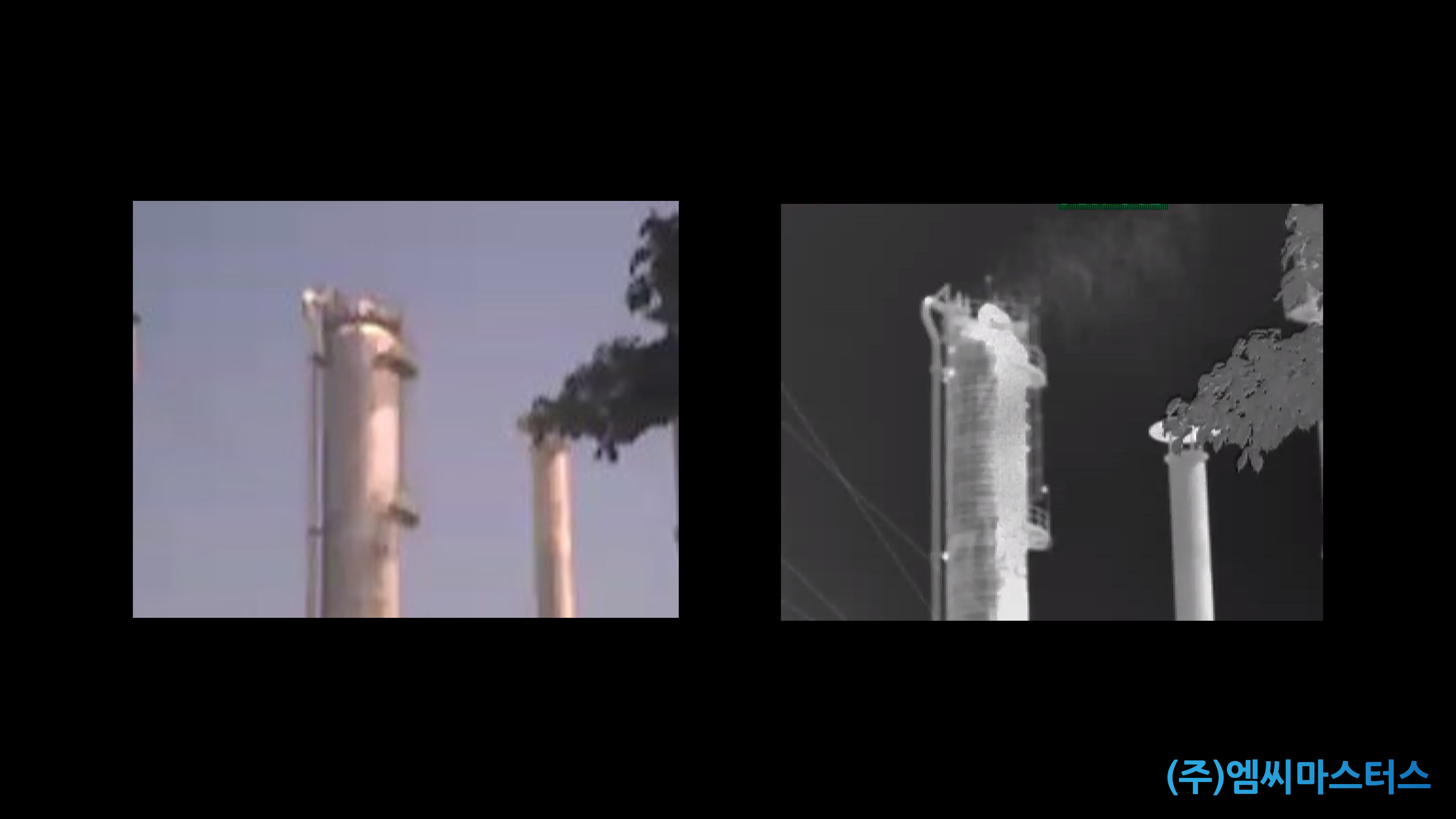

가스 누출 감지
EyeCGas® FLY는 메탄, 이산화탄소, 그리고 400종 이상의 다양한 VOC(휘발성 유기 화합물)를 포함한 가스를 실시간으로 감지하고, 이를 명확하게 시각화할 수 있는 강력한 성능을 자랑합니다. 이 카메라는 공중에서 넓은 범위를 빠르게 스캔하며, 누출 지점이 발견되면 즉각적으로 경고를 표시하여 작업자가 신속하게 누출 위치를 파악할 수 있도록 합니다. 이러한 기능은 특히 배관이나 저장 탱크, 정유 및 석유화학 플랜트와 같은 대규모 시설의 누출 감시에 매우 유용합니다.
고감도 감지 성능
EyeCGas® FLY는 고감도 센서를 탑재하여 미세한 가스 누출도 정확하게 감지할 수 있습니다. 작은 누출도 감지할 수 있는 민감도를 제공함으로써, 사용자는 초기 누출 단계에서도 빠르게 위험을 식별하고 조치를 취할 수 있습니다. 특히 장거리 감지 기능을 통해 접근이 어려운 위험 구역이나 높은 위치에 있는 배관, 저장 시설 등의 누출을 감지하는 데 탁월한 성능을 발휘합니다.
가스 정량화(옵션)
EyeCGas® FLY는 Wi-Fi, GPS, 핫스팟 및 Bluetooth 기능을 내장하여, 실시간 위치 정보를 기반으로 누출 지점을 정확하게 파악할 수 있으며, EyeCSite와 같은 OPGAL의 소프트웨어와 연동하여 메탄 등 특정 가스의 정량화 분석도 가능합니다. 이를 통해, 사용자는 단순한 누출 감지를 넘어서 배출량을 정밀하게 계산하고, 데이터 기반의 보고서를 작성할 수 있어 환경 규제 준수 및 모니터링이 필요한 상황에 최적화된 솔루션을 제공합니다.
열화상 이미징 기능
EyeCGas® FLY는 고해상도 열화상 이미징 기능을 제공하여, 단순한 가스 누출 감지 외에도 배관이나 밸브 주변의 온도 변화를 실시간으로 측정하고, 이를 다양한 색상 팔레트로 시각화할 수 있습니다. 이 기능은 특히 온도 변화를 기반으로 한 누출의 위치를 정확하게 식별하고, 가스 감지 성능을 극대화하는 데 기여합니다. 또한, 고성능 온도 측정 기능을 통해 특정 지점의 온도 데이터를 기록하고 분석할 수 있어, 다양한 산업 현장에서 다목적으로 활용될 수 있습니다.
법적 규제사항 준수
EyeCGas® FLY는 미국 환경보호국(EPA)의 Quad Oa (OOOOa) 규정을 준수하여, 법적 규제 요건을 충족시키는 감지 장비로 설계되었습니다. 이는 특히 미국 내의 환경 규제 준수를 위해 LDAR(누출 감지 및 복구) 프로그램에 포함된 메탄 배출 규제 요건을 만족하며, 환경 감시가 필요한 다양한 산업 현장에서 규정 준수 및 데이터 보고서 작성 시에 매우 유용하게 사용될 수 있습니다.

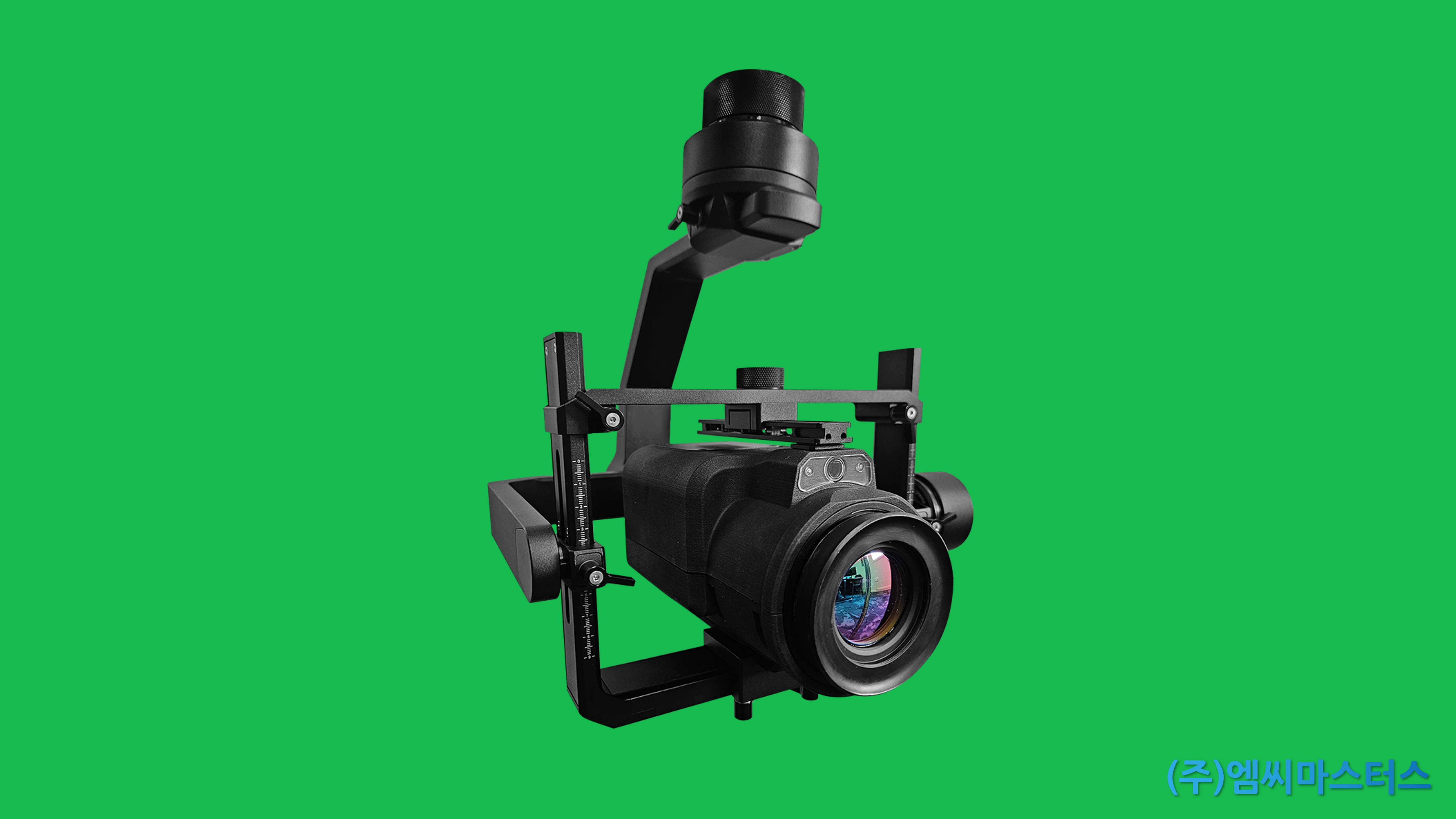

원활한 드론 및 짐벌 플랫폼 통합
EyeCGas® FLY는 드론 및 짐벌 플랫폼에 쉽고 빠르게 통합할 수 있도록 특별히 설계되었습니다. 이 제품은 경량 디자인과 소형 크기를 자랑하여, 다양한 크기의 드론 플랫폼과도 호환되며, 빠르고 안정적으로 설치할 수 있습니다. 이러한 유연성 덕분에 다양한 산업 현장에서 드론을 활용한 감시 작업을 효율적으로 수행할 수 있으며, 실시간으로 데이터를 전송하고 분석할 수 있는 기능을 제공합니다.

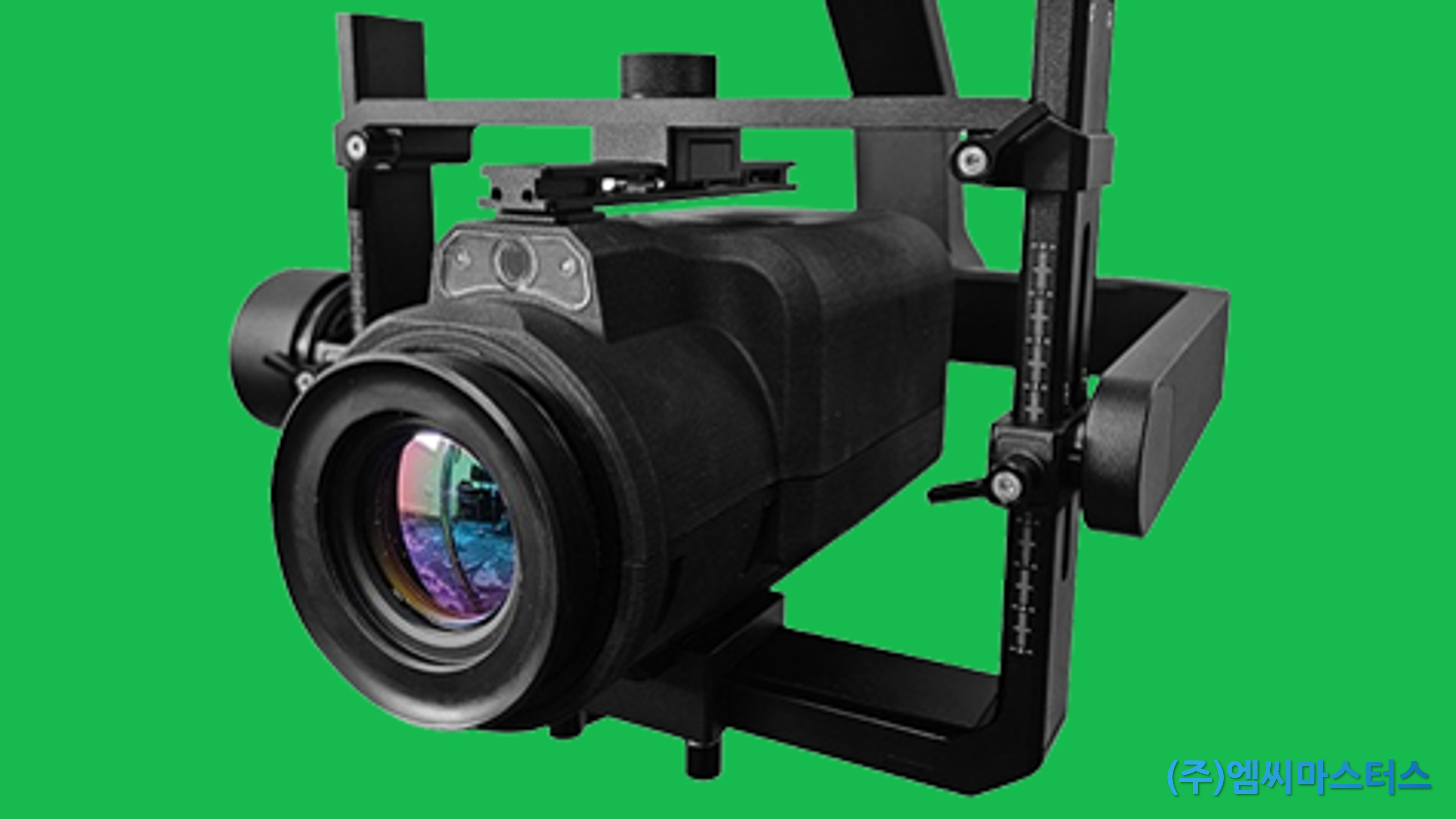

컴팩트한 디자인
EyeCGas® FLY는 가볍고 컴팩트한 디자인을 채택하여, 더 작은 드론 플랫폼에도 쉽게 장착할 수 있으며, 이동성과 기동성이 요구되는 작업 환경에서도 최적의 성능을 발휘할 수 있습니다. 이는 공중 플랫폼에서의 가스 감시를 보다 효율적으로 수행할 수 있게 해주며, 긴 비행 시간 동안 안정적으로 데이터를 수집할 수 있도록 설계되었습니다.
EyeCGas® FLY는 이러한 다양한 기술적 특징을 바탕으로, 드론을 통한 공중 가스 감지 및 감시 작업의 패러다임을 혁신하고 있습니다. 메탄, CO2, 그리고 VOC를 포함한 400종 이상의 다양한 가스를 빠르고 정확하게 감지하고, 이를 정밀한 이미지 및 비디오로 시각화하여 작업자가 즉각적으로 상황을 인지하고 대응할 수 있도록 지원합니다. 특히 접근이 어려운 위험 구역이나 대규모 시설에서의 감시 작업에 최적화된 EyeCGas® FLY는, 단순한 가스 감지 장비를 넘어선, 공중 감시를 위한 종합적인 솔루션으로, 산업 현장의 안전성을 높이고 작업자의 효율성을 극대화하는 데 기여합니다.
■ Application 동영상
■ 인증(Certifications)
- ANSI/ISA-12.12.01-Class I 및 II, Division 2 및 Class III 위험(제한된) 장소에서 사용하기 위한 비발화성 전기 장비,
- CSA C22.2 No. 213-M1987, 초판: Class I, Division 2 위험 장소에서 사용하기 위한 비발화성 전기 장비.
- 본질 안전 "ic", 보호 "n"으로서의 IECEx EMT 19.0006X
- EMT19ATEX0009X
- Ex II 3 GD
- Ex ic nA nC IIC T6 Gc Tamb = -20°C ~ +50°C
- Ex ic IIIC T85°C Dc Tamb = -20°C ~ +50°C
■ 기술 사양
이미징 성능 - 열화상 카메라
- IR 해상도 : 320 x 240 pixels
- IFOV : 1mRad [30um 피치]
- 전체 프레임 속도 : 15Hz
- 스펙트럼 대역 : 3.1 - 3.5 µm
- 열 감도 : <10 mK at 25˚C
- 광학 : f/1.1; 18° (30 mm) 렌즈; 수동 초점; 고정식
- 배율 : x2, x4, x8 및 x16 (visible 카메라에 한함)
- 시작 시간 : < 12분 @ 25°C
- 작동 온도 범위 : -20°C - 40°C
이미지 표현
- 측정 : 지점 온도 측정
- 측정 온도 범위 : -20°C - 350°C
- 정확도 : 최소 ± 1°C (0 - 100°C), ± 2% (> 100°C), ± 2°C (-20 - 0°C)
- 컬러 팔레트 : 6컬러 팔레트 (무지개, 아이언, ISO 빨강, ISO 초록, 그레이 스케일 및 선명함)
가스 누출 감지
- 작동 기능 : 자동 및 고급 모드
- VOC 가스 감지를 위한 3.2μM ~ 3.4μM 스펙트럼 필터 사용 : 메탄, 아세트산, 벤젠, 부타디엔, 부텐, 부탄, 디메틸벤젠, 에탄, 에틸렌, 에틸 벤젠, 산화에틸렌, 헥산, 헵탄과 같은 400개 이상의 화합물 , 이소부틸렌, 이소프로필알코올, 이소프렌, 메탄올, MEK 메틸에틸케톤, 옥탄, 펜텐, 프로판, 프로판알
통신 인터페이스
- USB : 데이터 전송, 비디오 스트리밍 및 비디오 이미지 파일 전송
- 12p 멀티 포트 : 이더넷 [DHCP 클라이언트]v; [12V]의 전원; 유지보수 포트
렌즈
- 18.2°, f = 30 mm, F1.1
초점 모드
- 고정식
물리적 특성
- 무게 : 1.4750 kg (3.09 lbs)
- 색깔 : 회색과 검정
- 크기(LXHXW) : 194mm x 103.5mm x 94.5mm
- 인터페이스 : 삼각대 장착 UNC 1/4″, 회W전 안전
정량화
- 원격 EyeCSite / 오프라인(TBR)
환경 조건
- IP55 (테스트 예정)
디지털 비디오 및 오디오 녹음
- 비디오 및 오디오 녹화 : 디지털 비디오 레코더 내장은 모든 모드에서 .ts 형식 비디오를 생성
- 스냅샷 기능 : 스냅샷 명령은 사용 가능한 모든 모드에서 .jpg 파일을 생성
- 저장 용량 : 55GB 솔리드 스테이트 메모리를 통해 최대 20시간 이상의 비디오 저장 가능
전원
- 전원 : 12 VDC : 13W
