현대 산업 환경에서 오일 유출은 환경 오염과 안전 문제를 야기할 수 있는 심각한 위협입니다. 특히 해양 산업이나 수상 기반의 작업 현장에서 오일 유출이 발생하면 신속한 대응이 이루어져야 합니다. 오일 누출은 다양한 산업 현장에서 심각한 환경 문제와 안전 사고로 이어질 수 있기 때문에 이를 예방하고 신속히 대응할 수 있는 장비가 필수적입니다. 현재 시장에는 여러 종류의 오일 누유 감지 장비가 존재하지만, 전통적인 오일 검출 장비는 종종 수면 위에서의 감지에 한계가 있거나 대응 속도가 느린 경우가 많습니다. 이러한 문제를 해결하기 위해 등장한 SPILLCHECK 비접촉식 오일 검출기는 수면 위에서의 오일 감지에 있어 혁신적인 접근을 제공합니다.
▣ 대표적인 오일 및 윤활유 등 누출 사례 ▣
 |
 |
 |
 |
"산업 전반에 걸쳐 기계를 이용한 생산 제조 공정에서 오일이나 윤활유를 사용하면서 일반적인 오일 및 유분의 누출이 빈번히 일어납니다."
- 우천시 빗물에 의한 바닥면에 뭍은 오일의 누출
- 화제 폭발사고에 의한 오일의 누출
- 화학제품 생산 공정에서 결함에 의한 오일의 누출
- 오일 교환 작업중 오일의 누출
- 기계의 결함으로 인한 오일의 누출
- 공장내 기름성분의 빗물과 함께 공장 외부 유출
"오일누출 사고 예방과 더 큰 피해를 최소화하기 위해 오일검출기가 필요합니다."
| ◆ 제품 개요 |
SPILLCHECK 비접촉식 오일 검출기는 수면과 지표면의 오일 오염을 지속적으로 실시간 오일 감시를 합니다. 특정 UV에 노출되어 발생하는 유기 오염 물질의 특정 형광을 기록합니다. 이로 인해 감지 영역에 나타날 수 있는 대부분의 다른 물질에는 반응하지 않으면서도 다양한 오염 물질에 선택적으로 실시간 민감하게 반응합니다.
비접촉식 오일검출기인 스필첵(SPILLCHECK)은 IP68 방수 등급 기준을 준수하며, 독립형 또는 네트워크 장치로 모든 기능을 제공하는 전자 및 통신 수단을 포함합니다. 하천 및 저장고, 석유 저장 터미널, 산업 공장, 폐수, 수로, 항만 및 기타 환경 관련 산업현장을 포함하여 수면이나 지표면의 오염 또는 누액을 위험 지역에서 무인으로 지속적으로 감시 모니터링합니다.
SPILLCHECK 비접촉식 오일 검출기는 그 이름에서 알 수 있듯이 오일과의 물리적 접촉 없이 오일을 검출합니다. 이를 통해 센서 자체의 오염이나 손상을 방지하며, 다양한 표면에서 오일 유출을 감지할 수 있습니다. 이는 특히 산업 현장에서의 유지관리 비용을 절감하는 데 크게 기여합니다.
반면, 일반 누유 감지기는 유체가 센서와 직접 접촉해야만 누출 여부를 파악할 수 있습니다. 이 방식은 일부 상황에서는 충분히 효과적이지만, 센서가 오일에 오염되거나 손상될 위험이 있고, 감지 장비 자체의 수명이 짧아질 수 있습니다.
| ◆ 비접촉식 UV 오일검출기 작동 원리 |
UV LED(Ultra-Violet Light Emitting Diode) 기반으로 사용자 정의 주파수로 모니터링되는 표면에 자외선(UV) 펄스를 방출하는 형광 센서입니다. 이 빛이 탄화수소 오염과 상호 작용하면서 빛의 방출을 유도합니다. 그런 다음 센서는 이 형광을 감지하고 강도를 측정하는 원리로 작동합니다.
UV LED(Ultra-Violet Light Emitting Diode) 기반으로 사용자 정의 주파수로 모니터링되는 표면에 자외선(UV) 펄스를 방출하는 형광 센서입니다. 이 빛이 탄화수소 오염과 상호 작용하면서 빛의 방출을 유도합니다. 그런 다음 센서는 이 형광을 감지하고 강도를 측정하는 원리로 작동합니다.
SPILLCHECK의 핵심 기술은 비접촉식 검출입니다. 기존의 오일 감지 장비는 오일이 센서에 닿아야만 감지가 가능했지만, SPILLCHECK는 오일과 물리적으로 접촉하지 않고도 감지할 수 있습니다. 광학 센서와 정교한 신호 처리 기술을 사용해 오일이 수면 위에 떠 있거나 퍼질 때, 수면에서 반사되거나 흡수된 신호를 분석하여 오일 유출을 감지합니다.
이 비접촉식 방식은 물과 오일의 경계를 빠르게 식별하며, 유출이 발생한 직후부터 즉각적인 감지가 가능합니다. 수면 위에서 발생하는 오일 유출을 신속하게 파악하여, 환경 피해를 줄이고 사고 확산을 방지할 수 있습니다.
| ◆ 제품 특징 |
- 지능형 감시 모니터링
UV광원을 사용하고, 최대 수명은 5년이며, 측정 가능한 유막의 두께는 1㎛ 입니다. - 감지 가능한 오일
모터 오일, 터빈 오일, 식물성 오일, 윤활유, 유압유, 광유, 연료유, 선박용 디젤유, 원유, 난방유, 가스유, 벙커 연료, 디젤, 가솔린, 등유, 항공 연료 등 - 위험한 장소에도 적용
하천 및 저장고, 석유저장 터미널, 산업 공장, 폐수, 수로, 항만 및 기타 환경 관련 산업현장을 포함하여 수면이나 지표면의 오염 또는 누액을 위험지역에서 무인으로 지속적으로 감시합니다. - 소형 및 저전력 설계
- 램프 수명 대폭 향상 5년
- 강우, 결빙 혹은 해수에 영향을 받지 않음
- 감도 조정 가능
- PC와 연계하여 쉬운 매개변수 설정
- 독립형 또는 네트워크 장치로 작동
- KTL 국내 방폭 지원 (옵션)
- IP68 방수 등급
| ◆ 적용 분야 - 비접촉 오일검출기 설치 시공 및 적용 대상 |
- 항구, 항만
- 해양 산업
- 석유 저장 및 운송 지역
- 유조선 하역
- 취수 및 처리시설
- 정유 공장 및 석유화학 공장
- 전력 분배 및 발전
- 생태학적으로 중요한 분야
 |
 |
 |
 |
 |
- 산업 공장 사고 예방을 위해 석유류 저장소 누출 감지
- 오폐수처리장으로 유입되는 폐수의 오일 누출 감시

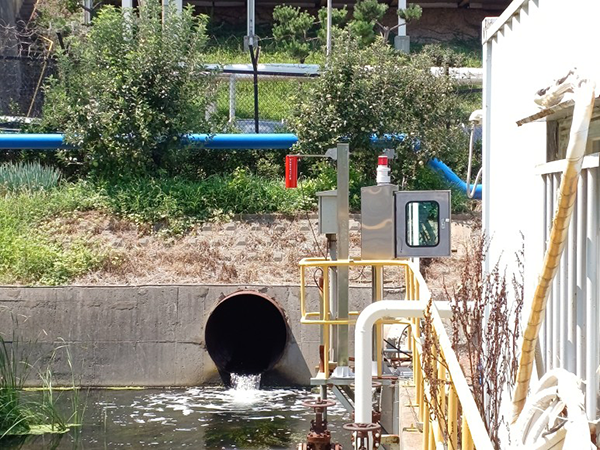

- 하천으로 유입되는 오일 유출 감시
- 수로 오일 유입되는 오일 유출 감시
- 식료품이나 의약품 생산 공정에서의 오일 누출 감지
- 특정 지점의 오일 누출 감시
- 접촉식 오일 검출 장비 설치가 어려운 위치 설치
- 기름 성분의 유입을 제어가 필요한 제조 공정
- 수면 오일 모니터링이 필요한 장소
- 표면 오일 감시 모니터링이 필요한 장소
- 산업 현장에서 무인으로 오일 감시가 필요한 지역
| ◆ 비접촉식 오일 검출기의 산업 적용 사례 |
오일 유출은 다양한 산업에서 발생할 수 있는 중요한 문제입니다. 기계 장비의 고장, 환경 오염, 작업자 안전 문제까지 연결될 수 있기 때문에 신속하고 정확한 감지 기술이 필수적입니다. 이러한 배경에서 SPILLCHECK 비접촉식 오일 검출기는 다양한 산업 현장에서 혁신적인 솔루션으로 자리 잡고 있습니다.
✅ 제조업 : 기계 장비의 오일 누출 예방
제조업 환경에서 기계 장비는 오일을 사용하여 원활한 동작을 유지합니다. 그러나 기계 내부 또는 외부에서 오일 유출이 발생하면 기계 성능이 저하되고, 심각한 경우 작업이 중단될 수 있습니다. 특히 대규모 생산 라인에서는 유출 사고가 전체 생산에 큰 영향을 미칠 수 있습니다.
SPILLCHECK는 비접촉식 검출 방식으로 기계 표면의 오일 유출을 실시간으로 감지하여 신속하게 알림을 제공합니다. 이를 통해 제조업체는 기계 장비의 고장 발생 전에 대응할 수 있으며, 불필요한 작업 중단을 줄이고 유지보수 비용을 절감할 수 있습니다. 특히 자동화된 생산 라인과의 연계가 가능해 생산 중 오일 유출을 즉시 감지하고, 라인을 자동으로 중단하거나 경고를 보내는 등 효율적인 관리가 가능합니다.
✅ 해양 산업 : 해양 플랫폼과 선박에서의 오일 감지
해양 산업은 특히 오일 유출에 민감한 산업 중 하나입니다. 해양 플랫폼과 선박에서의 오일 누출은 심각한 환경 오염을 초래할 수 있으며, 빠른 대응이 요구됩니다. 하지만 해양 환경에서는 오일이 물과 섞이거나 바람에 의해 빠르게 퍼질 수 있어, 감지 장비의 정확성과 속도가 매우 중요합니다.
SPILLCHECK은 이러한 해양 산업의 특수 환경에서도 신뢰할 수 있는 솔루션입니다. 비접촉식 기술을 통해 해양 플랫폼의 표면, 선박 갑판 등 다양한 표면에서 오일 유출을 감지할 수 있으며, 바람이나 습도 등의 환경적 영향을 받지 않는 고감도 센서 덕분에 신속하고 정확한 감지가 가능합니다. 이를 통해 해양 플랫폼 운영자들은 실시간으로 오일 유출을 모니터링하고, 환경 사고를 방지할 수 있습니다.
✅ 화학 공정 : 안전 관리와 환경 보호
화학 공정은 다양한 유해 물질을 다루기 때문에, 작은 오일 누출도 큰 위험으로 이어질 수 있습니다. 특히 오일이 화학 물질과 반응할 경우, 화재나 폭발의 위험도 존재합니다. 이러한 공정에서는 오일 유출을 실시간으로 모니터링하고, 즉각적인 대응이 필수적입니다.
SPILLCHECK은 화학 공정에서도 탁월한 성능을 발휘합니다. 비접촉식 기술 덕분에 센서가 직접 오일과 접촉하지 않으면서도 유출을 감지할 수 있어, 유해 환경에서 센서의 내구성을 유지할 수 있습니다. 이는 환경 보호와 공정의 안전 관리 측면에서 중요한 역할을 합니다.

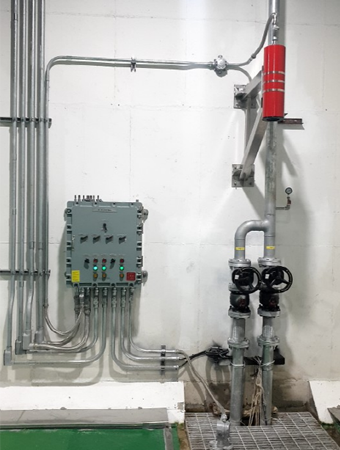

| ◆ 방폭형 비접촉식 오일 검출기 |
✅ 방폭 구역 방폭형 오일검출기 SPILLCHECK-EX
- 설치 장소 : 옥내, 옥외, 방폭지역 (가스, 분진 발생지역)
- 사이즈 / 무게 : 원형 120mm / 360mm, 6kg
- 재질 : Stainless Steel 316
- 방폭 등급 : Ex db IIC T6 (가스) / Ex tb IIIC T85°C (분진)
- 사용 주위 온도 : -20°C ≤ Tamb ≤ +60°C
- 용기 보호 등급 : IP68
- 기계적 강도 등급 : IK10
- 인증 : KCs
| ◆ 실시간 모니터링 |

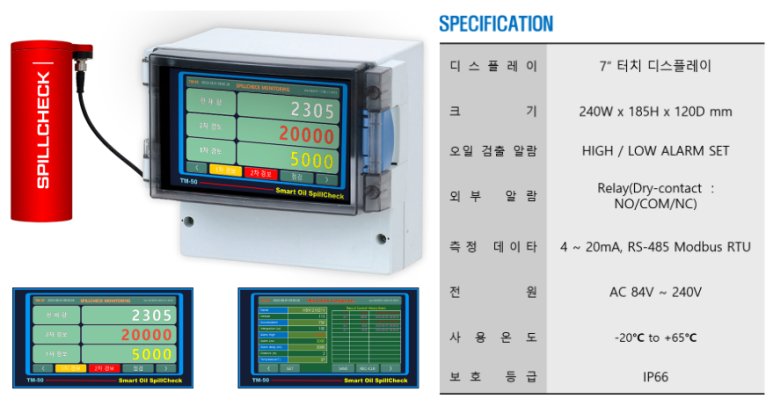

✅ 오일감지기 전용 모니터 (TM-50)
| ◆ 유지관리 및 운영 비용 |
SPILLCHECK의 비접촉식 방식은 센서의 오염이나 손상을 방지하여 유지관리 주기가 길고, 장기적으로 운영 비용을 절감할 수 있습니다. 센서의 손상이 거의 없기 때문에 교체나 청소 빈도가 줄어들어 작업 효율성이 높아집니다.
일반 누유 감지기는 센서가 오일에 직접 노출되기 때문에 자주 청소하거나 교체해야 합니다. 이는 유지관리 비용과 시간이 증가할 수 있으며, 장비의 수명도 짧아질 수 있는 단점이 있습니다.

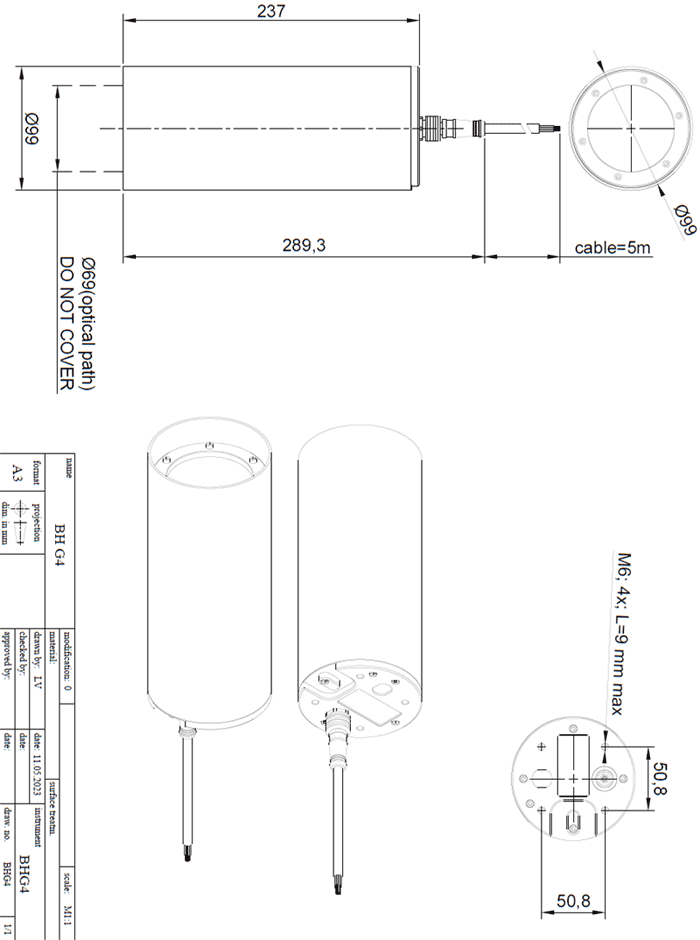

| ◆ SPILLCHECK 치수 |
| ◆ SPILLCHECK 기술 사양 |
| 측정 기술 | UV 형광측정방식 |
| 감지 오일 | UV-A Type (365㎚ 파장) 무거운 오일류 |
| - 경유, 엔진오일, 절삭유, 원유, 휘발유, 컷팅오일, 윤활유, 각종 산업용 오일 등 | |
| UV-B Type (260㎚ 파장) 가벼운 오일류 | |
| - 등유, 항공유, 제트오일, 휘발유 등 | |
| 감지 주파수 | 10 ㎐, Adjustable |
| 측정 시간 | 0.5초 ∼ 99분 |
| 반응 시간 | 1초 미만(측정 시간 설정에 따라 다름) |
| 감지 범위(높이) | 0.2m ~ 10m, 기울기 45˚ 이내 |
| 감지 범위(지름) | 100 ∼ 450 ㎜ |
| 민감도 | 막 두께 ±1㎛ ～ 10㎛ (micron) |
| 램프 수명 | 5년 |
| 보호 등급 | IP68 |
| 저장 온도 | -40 ℃ ∼ 70 ℃ |
| 작동 온도 | -20 ℃ ∼ 50 ℃ |
| 외부 출력 | 1) Modbus RS 485 |
| 2) 4∼20㎃ 출력(기본) 또는 | |
| Relay 접점 (NO/NC) 선택 가능 | |
| 공급 전원 | DC 12V |
| 소비 전력 | < 2 W (DC) |
| 최대 소비 전력 | DC 12V 기준 6 W |
| 치수 | 237㎜ × 133㎜ ,원통 Ø 100㎜ |
| 색상/무게 | 적색 / 1.9 ㎏ |
| 재질 | 재질 : Sapa 6063-T6, Sapa 6082-T6 Aluminium |
| 표면 : 검정 산화처리 및 청색 코팅 | |
| 유리 : 광학 N-BK7 재질 | |
| 봉합 : N-BK7 고무 O-ring, Stainless 볼트 | |
| 전기 : IP69K 등급 | |
| CE 적용 표준 | EN 61010-1:2010, EN 61000-6-2:2004, |
| EN 61000-6-3:2007 |
